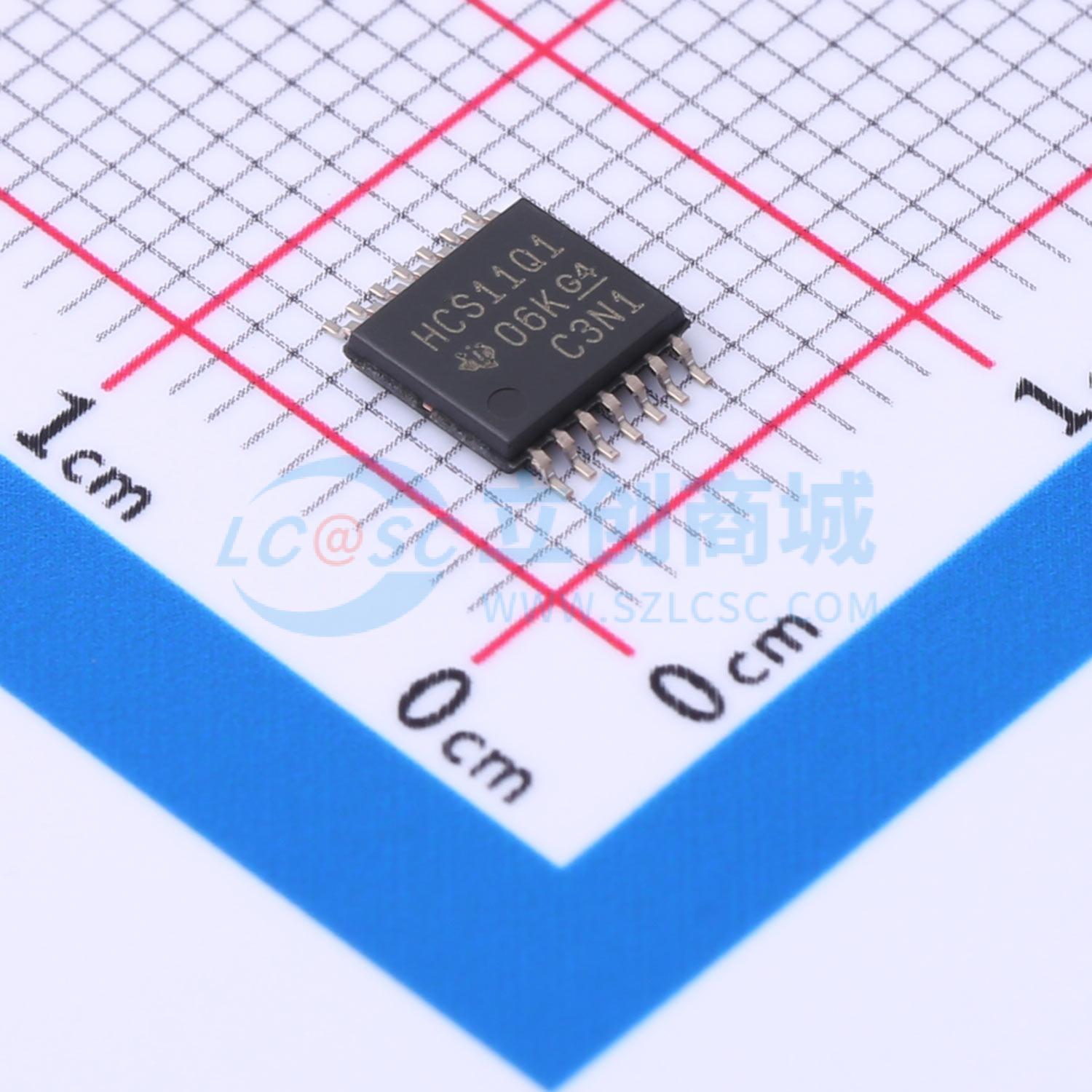

SN74HCS11QPWRQ1
具有施密特触发输入的三路3输入与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS11-Q1 具有施密特触发输入的汽车类 3 通道、3 输入、2V 至 6V 高速 (12ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS11QPWRQ1
- 商品编号
- C2870933
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 3 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V | |
| 输入低电平(VIL) | 1V~3V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 16ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 推挽式 |
商品概述
SN74HCS11-Q1是具有施密特触发输入的汽车类三路3输入与门。此器件包含三个具有施密特触发输入的独立3输入与门，每个逻辑门以正逻辑执行布尔函数 Y = A•B•C。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级 1: -40℃ 至 +125℃, TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 宽工作电压范围:2V至6V
- 施密特触发输入可实现慢速或高噪声输入信号
- 低功耗
- Icc典型值为100nA
- 输入泄漏电流典型值为 ±100nA
- 电压为 5 V 时，输出驱动为 ±7.8 mA
应用领域
- 将电源正常信号进行结合
- 将使能信号进行结合
