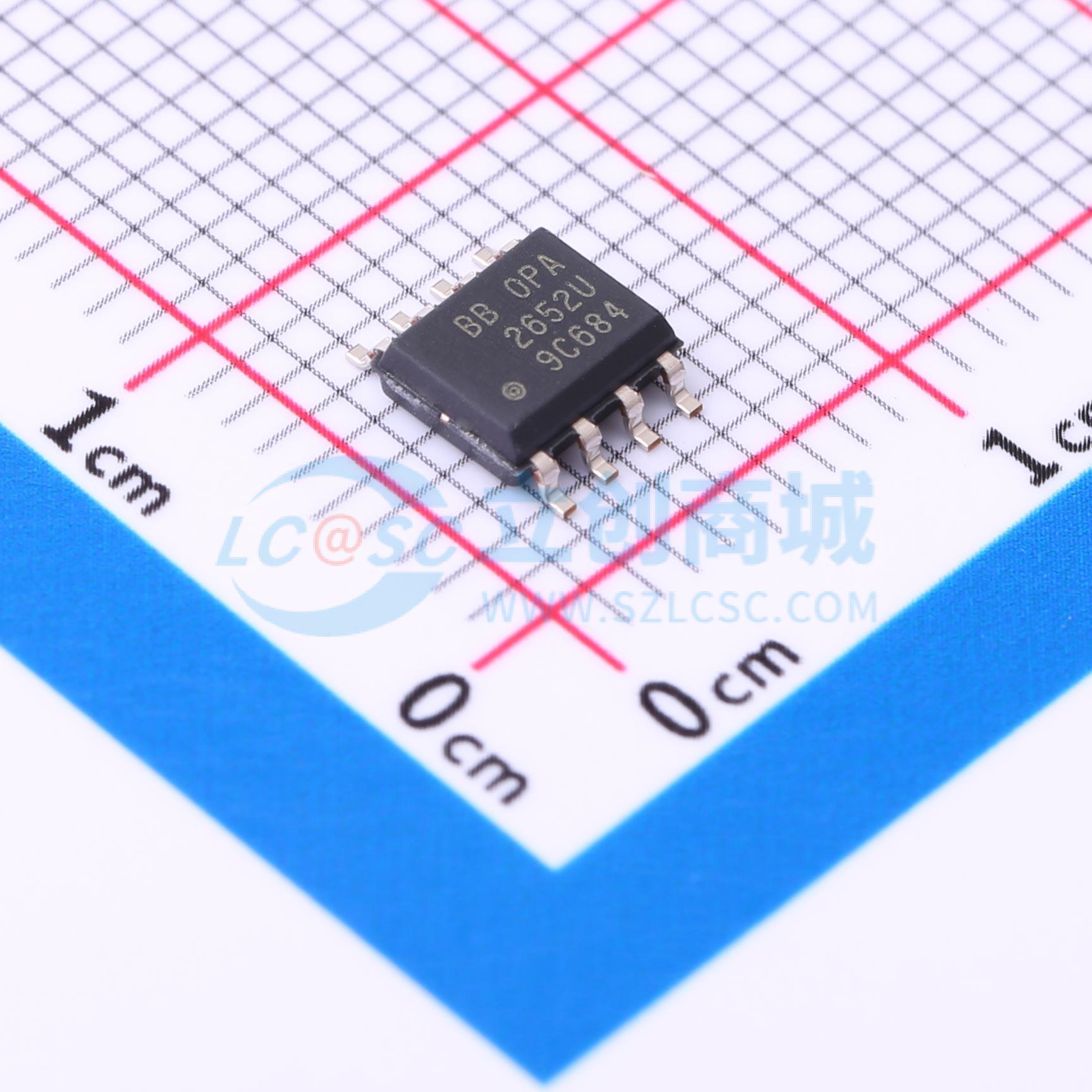

温馨提醒：图片仅供参考，商品以实物为准
OPA2652U
OPA2652U
- 描述
- OPA2652 SpeedPlus™ 双通道、700MHz、电压反馈运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2652U
- 商品编号
- C2870950
- 商品封装
- SOIC-8
- 包装方式
- 管装
- 商品毛重
- 1.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 200MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 335V/us | |
| 输入偏置电流(Ib) | 25uA | |
| 输入失调电流(Ios) | 2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 8nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 11mA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 6V~12V | |
| 双电源电压(Vee~Vcc) | -6V~-3V；3V~6V | |
| 功能特性 | 内置补偿 |
商品概述
OPA2652是一款双通道、低成本宽带电压反馈放大器，适用于对价格敏感的应用。它具备200MHz的高增益带宽积，每通道静态电流仅为5.5mA，可在±5V电源下工作，也支持+6V至+12V单电源应用，输出电流可达140mA。采用经典差分输入电压反馈设计，适用范围广，内部补偿实现单位增益稳定，作为单位增益缓冲器可实现700MHz带宽，峰值很小。低至1.5mV的输入失调电压和300nA的输入失调电流，可实现出色的直流精度。
商品特性
- 增益为+1时作为宽带缓冲器，带宽700MHz；增益为+2时作为宽带线路驱动器，带宽200MHz
- 输出电流可达140mA
- 电源电流低，每通道仅5.5mA
- 采用超小型SOT23-8封装
- 微分增益/微分相位低，为0.05/0.03°
- 压摆率高，可达335V/μs
- 电源电压范围为±3V~±6V
- 内部补偿，实现单位增益稳定
- 输入失调电压低至1.5mV，输入失调电流低至300nA，直流精度出色
应用领域
- 模数转换器驱动器
- 消费视频
- 有源滤波器
- 脉冲延迟电路
- 积分器、互阻放大器、差分接收器
- 可低成本升级替代AD8056或EL2210
