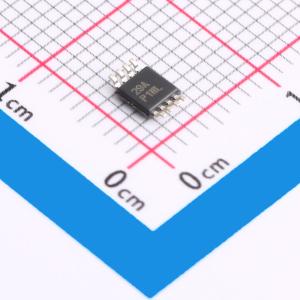

INA201AIDGKR
INA201AIDGKR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA201 带比较器的 -16V 至 80V、500kHz 电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA201AIDGKR
- 商品编号
- C2870970
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | -16V~80V | |
| 增益 | 50V/V | |
| 带宽 | 300kHz | |
| 输入偏置电流(Ib) | - | |
| 输入失调电压(Vos) | 2.5mV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | -18V~+18V | |
| 单电源 | 2.7V~18V | |
| 静态电流(Iq) | 1.35mA | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 共模抑制比(CMRR) | 100dB | |
| 噪声密度(eN) | 40nV/√Hz |
商品概述
INA200、INA201 和 INA202 器件是具有电压输出和集成比较器的高侧电流分流监控器。INA20x 器件能够在 -16V 至 +80V 范围内的共模电压下感测分流器两端的压降。INA20x 系列器件可提供三种输出电压级别，即 20V/V、50V/V 和 100V/V，带宽高达 500kHz。 INA200、INA201 和 INA202 器件整合了一个开漏比较器以及提供 0.6V 阈值的内部基准。外部分压器可设定电流跳变点。比较器具有锁存功能，可通过将 RESET 引脚接地（或悬空）进入透明状态。 INA200、INA201 和 INA202 器件由单个 2.7V 至 18V 电源供电，消耗的最大电源电流为 1800μA。封装选项包括极小型 VSSOP - 8 和 SOIC - 8。所有版本的额定扩展工作温度范围均为 -40°C 至 +125°C。
商品特性
- 完整电流感测解决方案三种增益可供选择：INA200 = 20V/V，INA201 = 50V/V，INA202 = 100V/V
- 0.6V 内部电压基准
- 内部漏极开路比较器
- 比较器锁存功能
- 共模范围：-16V 至 80V
- 高精度：整个温度范围内的最大误差为 3.5%
- 带宽：500kHz (INA200)
- 静态电流：1800μA（最大值）
- 封装：SOIC - 8、VSSOP - 8
应用领域
- 笔记本电脑
- 手机
- 电信设备
- 汽车
- 电源管理
- 电池充电器
- 焊接设备
