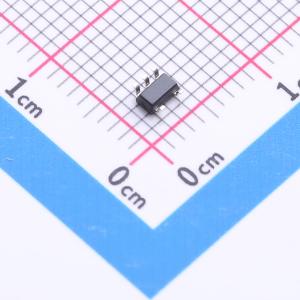

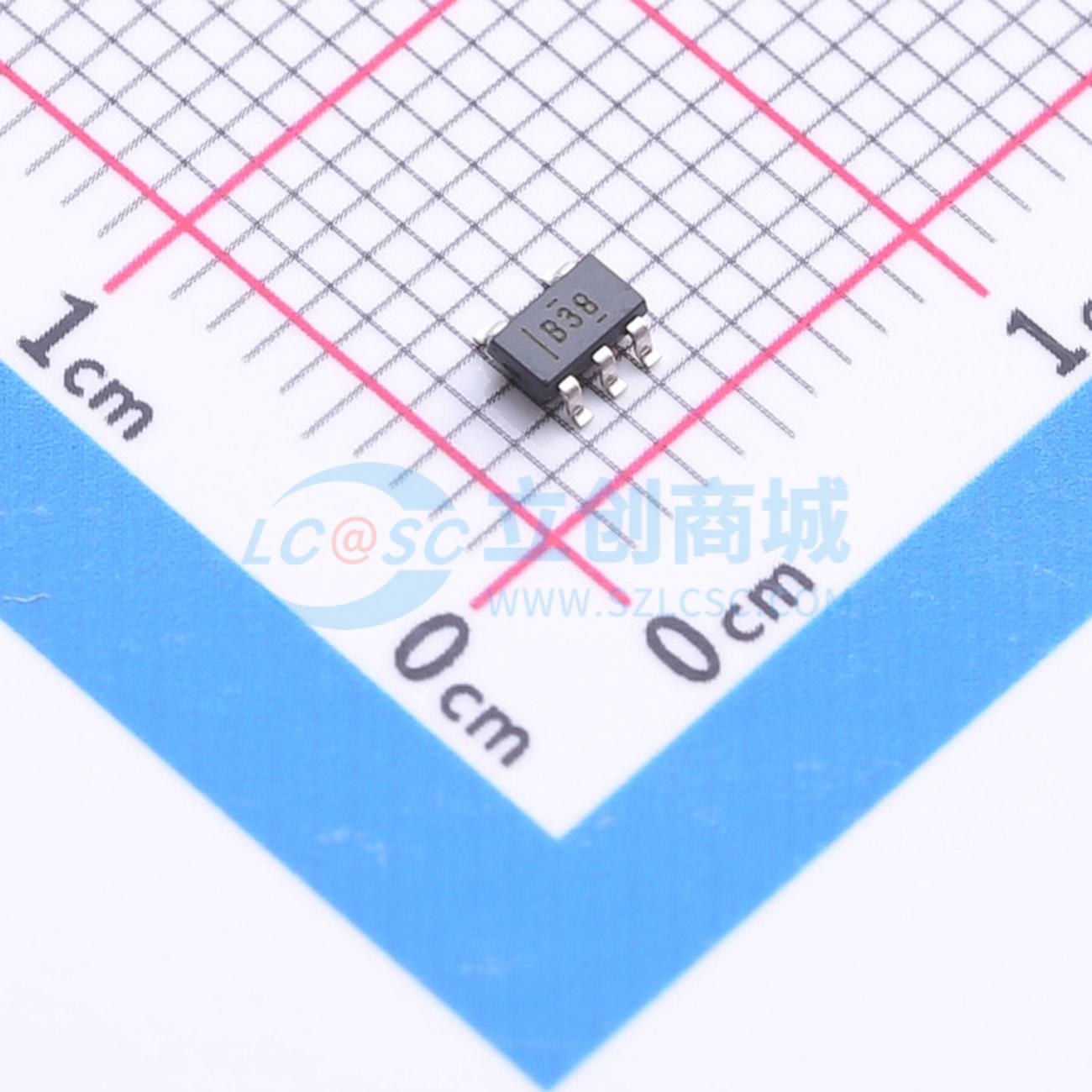

温馨提醒：图片仅供参考，商品以实物为准
INA138NA/250
高侧测量电流分流监视器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- INA138 2.7V 至 36V、800kHz 可变增益电流感应放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA138NA/250
- 商品编号
- C2871415
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | 单路 | |
| 共模电压 | 2.7V~36V | |
| 带宽 | 800kHz | |
| 输入偏置电流(Ib) | 2uA | |
| 输入失调电压(Vos) | 200uV | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 差分电压 | ±0.5V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 单电源 | 2.7V~36V | |
| 静态电流(Iq) | 25uA | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 共模抑制比(CMRR) | 120dB |
商品概述
INA138 和 INA168 (INA1x8) 是高侧单极电流分流监视器。此类器件兼具宽输入共模电压范围和低静态电流，并且采用小型 SOT-23 封装，广泛适用于各类应用而设计。 输入共模和电源电压相互独立，INA138 的电压范围为 2.7V 至 36V，INA168 的电压范围为 2.7V 至 60V。静态电流仅为 25μA，允许电源连接到电流测量分流器的任一侧，同时误差非常小。 该器件可将一个差分输入电压转换为电流输出。此电流使用外部负载电阻转换回电压，该电阻可设置的增益范围为 1 至 100 以上。尽管该电路专为分流测量而设计，但同时也非常适用于创造性应用中的测量和电平转换。 INA138 和 INA168 均采用 SOT23-5 封装，额定温度范围为 -40°C 至 125°C。
商品特性
- 完整的单极高侧电流测量电路
- 宽电源和共模范围
- INA138：2.7V 至 36V
- INA168：2.7V 至 60V
- 独立电源和输入共模电压
- 单电阻增益设定
- 低静态电流：25μA（典型值）
- 宽温度范围：-40°C 至 +125°C
- 5 引脚小外形尺寸晶体管 (SOT)-23 封装
应用领域
- 分流测量
- 电话
- 计算机
- 便携式和备用电池系统
- 电池充电器
- 电源管理
- 手机
- 精密电流源
