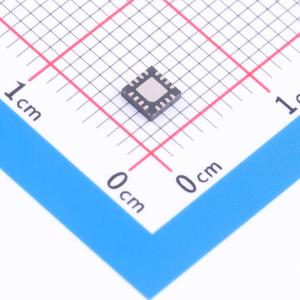

温馨提醒：图片仅供参考，商品以实物为准

TPS62153AQRGTRQ1

描述: TPS62153A-Q1 采用 3x3 QFN 封装的 3–17V 1A 汽车类降压转换器
品牌名称: TI(德州仪器)
商品型号: TPS62153AQRGTRQ1
商品编号: C2871419
商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.097克(g)

商品参数

商品概述

TPS62150A-Q1 器件是一款易于使用的同步降压直流/直流转换器，针对应用进行了优化。通常为2.5MHz的高开关频率允许使用小型电感器，并且通过使用DCS-Control™拓扑技术提供快速瞬态响应以及高输出电压精度。借助3至17V的宽运行输入电压范围，此器件非常适合于由中间总线电源轨供电的系统。其输出电压为0.9V至6V，支持高达1A的持续输出电流（使用100%占空比模式）。输出电压启动斜率由软启动引脚控制，从而实现作为独立电源或者在跟踪配置下的运行。通过配置使能和开漏电源正常引脚也有可能实现电源排序。在省电模式下，此器件显示来自VIN的静态电流大约为17μA。如果负载较小，则自动且无缝进入省电模式，并在整个负载范围内保持高效率。在关断模式下，此器件被关闭且关断流耗少于2μA。该器件采用3mm×3mm (RGT) 16引脚超薄型四方扁平无引线(VQFN)封装。

商品特性

DCS-Control™拓扑符合汽车类应用要求，具有符合AEC-Q100标准的特性
器件温度等级： -40°C至125°C的工作结温范围
器件HBM ESD分类等级2
器件CDM ESD分类等级C4B
输入电压范围：3V至17V
可调节输出电压范围为0.9V至6V
引脚可选输出电压（标称值，+5%）
可编程软启动和跟踪
节能模式无缝转换
17μA的静态电流（典型值）
可选工作频率
电源正常状态输出
100%占空比模式
短路保护
过热保护
与TPS62130A-Q1引脚对引脚兼容
采用3mm×3mm VQFN-16封装
借助WEBENCH电源设计器并使用TPS62150A-Q1创建定制设计方案

应用领域

汽车负载点(POL)电源
信息娱乐系统、CAN、USB电源
嵌入式系统
LDO替代产品

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~17V
	输出电压	-
	输出电流	-
	开关频率	1.25MHz~2.5MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	-
	输出类型	-
