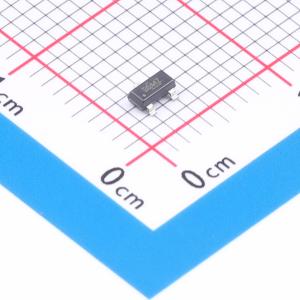

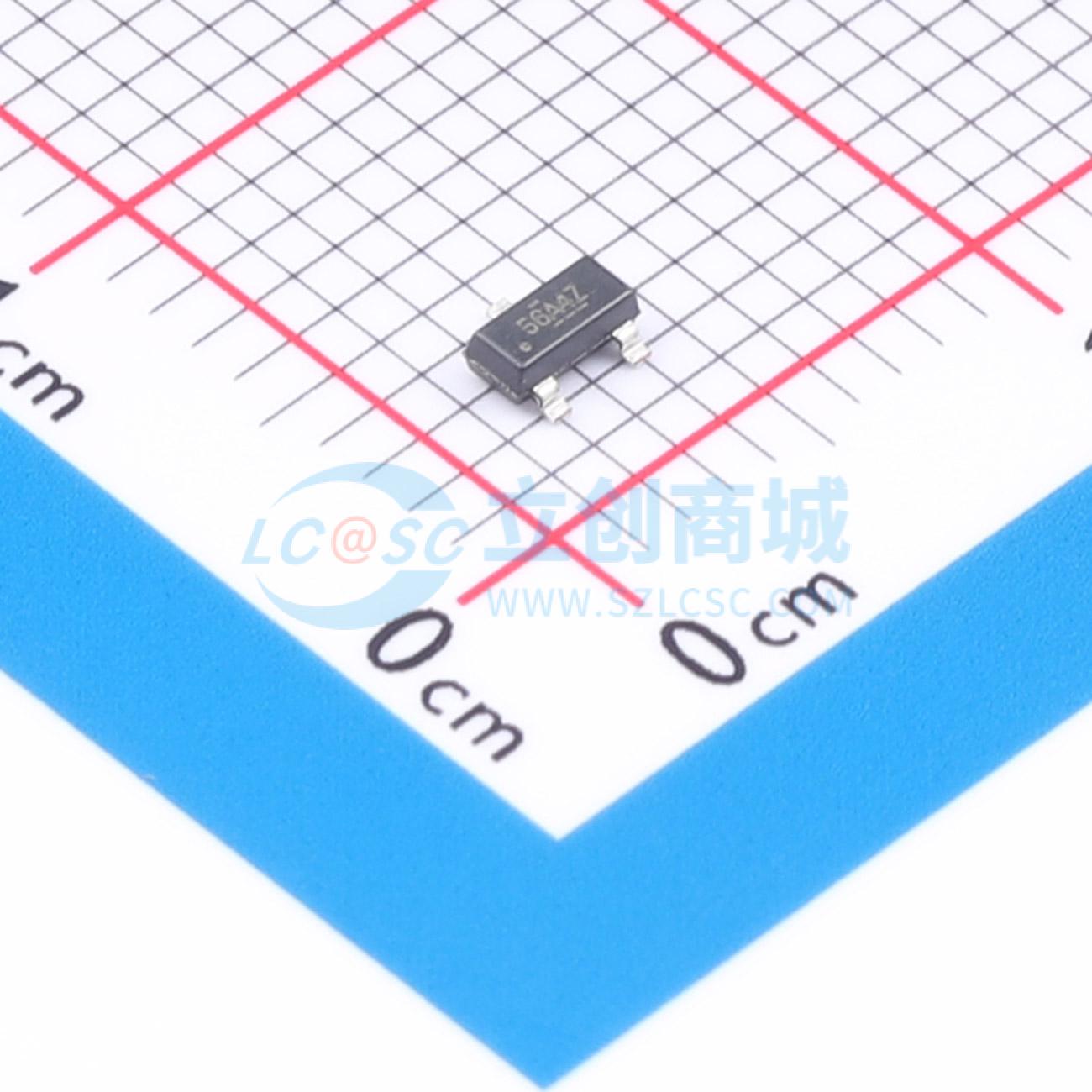

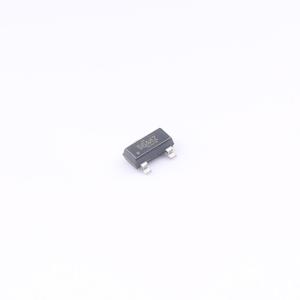

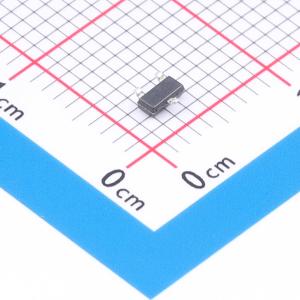

DRV5056A4EDBZRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV5056-Q1 具有模拟输出的汽车类、比例式单极线性霍尔效应传感器
品牌名称: TI(德州仪器)
商品型号: DRV5056A4EDBZRQ1
商品编号: C2871440
商品封装: SOT-23
包装方式: 编带
商品毛重: 0.044233克(g)

商品参数

商品概述

DRV5056-Q1 器件是一款线性霍尔效应传感器，可按比例响应南磁极磁通量密度。该器件可用于进行精确的位置检测，应用范围广泛。此模拟输出配备特色的单极磁响应，无磁场时可驱动0.6V 的电压，存在南磁极时电压会升高。对于感应一个磁极的应用，此响应可以最大限度提高输出动态范围。4 种灵敏度选项可以基于所需的感应范围进一步最大限度提高输出摆幅。该器件由3.3V 或5V 电源供电。它可感测到垂直于封装顶部的磁通量，两个封装选项提供不同的感应方向。该器件使用比例式架构，当外部模数转换器(ADC) 使用相同的 VCC 进行参考时，可以最大限度减小 VCC 容差产生的误差。此外，该器件还具有磁体温度补偿功能，可以抵消磁体漂移，在 -40℃ 至 +150℃ 的宽温度范围内实现线性特性。

商品特性

单极线性霍尔效应磁传感器
由3.3V 和5V 电源供电
模拟输出，提供0.6V 静态失调电压
最大限度提高电压摆幅以实现高精度
磁性灵敏度选项（ΔVCC = 5V 时）：A1：200mV/mT ，20mT 范围；A2：100mV/mT ，39mT 范围；A3：50mV/mT ，79mT 范围；A4：25mV/mT ，158mT 范围
高速20kHz 传感带宽
低噪声输出，具有±1mA 驱动器
磁体温漂补偿
符合汽车类应用的要求
具有符合AEC-Q100 标准的下列特性：器件温度0 级：-40℃ 至150℃ 环境工作温度范围；器件HBM ESD 分类等级2；器件CDM ESD 分类等级C4B
标准行业封装：表面贴装SOT-23穿孔TO-92

应用领域

汽车位置检测
制动、加速、离合踏板
扭矩传感器、变速杆
节气门位置、高度找平
动力传动系统和变速系统组件
电流检测

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	线性霍尔传感器
	磁场范围	±158mT
	灵敏度	25mV/mT
	灵敏度温漂	0.12%/℃

	属性	参数值
	线性度	±1%
	工作电压	3V~3.6V；4.5V~5.5V
	工作电流	6mA
	工作温度	-40℃~+150℃
