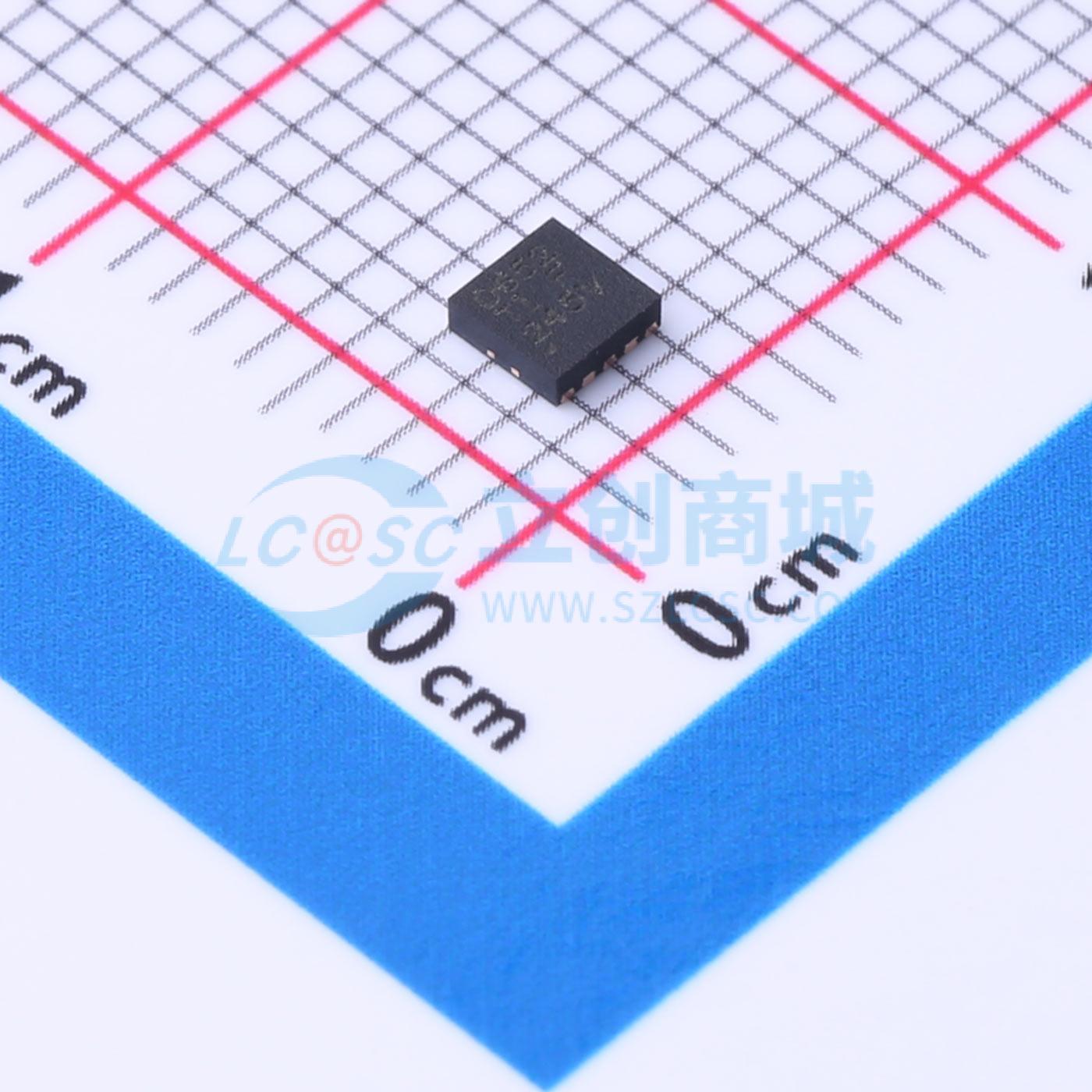

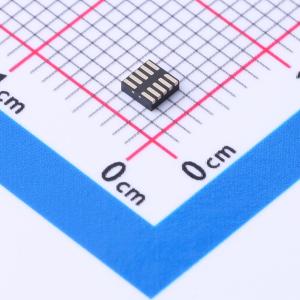

DAC60502DRXT

DAC60502DRXT 数模转换芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DAC60502DRXT是一款双通道12位数模转换器，具有精密内部基准，适用于多种应用，如电池测试、通信设备等。
品牌名称: TI(德州仪器)
商品型号: DAC60502DRXT
商品编号: C2871452
商品封装: WSON-10(2.5x2.5)
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

商品概述

16 位DAC80502、14 位DAC70502 和12 位DAC60502 (DACx0502) 数模转换器(DAC) 均为具有电压输出的高精度、低功耗器件。 DACx0502 线性度小于1LSB。凭借高精度和微型封装特性，DACx0502 非常适合以下应用：增益和失调电压校准、电流或电压设置点设定和电源控制。这些器件包括一个2.5V、5ppm/°C 内部基准，可提供1.25V、2.5V 或5V 的满量程输出电压范围。DACx0502 采用了上电复位电路，可确保DAC 输出根据RSTSEL 引脚的状态以零电平或中间电平上电，并在向器件写入有效代码之前一直保持该电平。 DACx0502 的数字接口可通过SPI2C 引脚配置为SPI 或I2C 模式。在SPI 模式下，DACx0502 使用一个在高达50MHz 的时钟频率下运行的通用3 线制串行接口。在I2C 模式下，DACx0502 支持标准(100kbps)、快速(400kbps) 和快速+(1.0Mbps) 工作模式。

商品特性

16 位性能：1LSB INL 和DNL（最大值）
低毛刺脉冲能量：4nV-s
宽电源电压范围：2.7V 至5.5V
缓冲输出范围：5V、2.5V 或1.25V
低功耗：1mA/通道(5.5V)
集成5ppm/˚C（最大值）、2.5V 精密基准
引脚可选串行接口– 3 线制，兼容SPI，高达50MHz；两线制，兼容I2C
上电复位：零电平或中间电平
VDD = 5.5V 时的VIH 为1.62V
温度范围： -40°C 至 +125°C
封装：微型10 引脚WSON

应用领域

示波器(DSO)
电池测试
半导体测试
数据采集(DAQ)
LCD 测试
小型蜂窝基站
模拟输出模块
过程分析（pH、气体、浓度、力和湿度）
直流电源、交流电源、电子负载

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	12位
	通道数	2
	接口类型	SPI；I2C
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	5us
	输出类型	-
	积分非线性	1LSB
	工作温度	-40℃~+125℃
