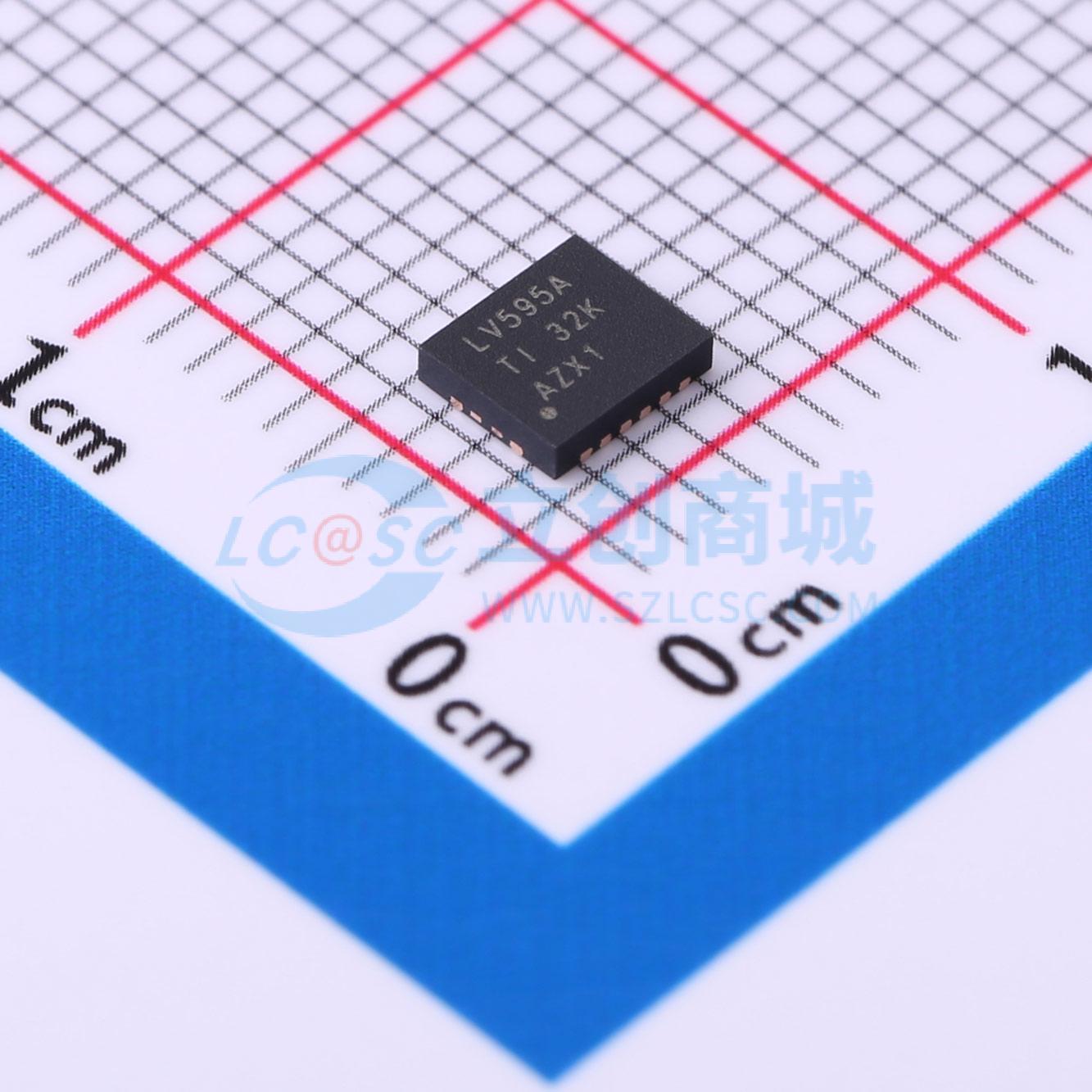

温馨提醒：图片仅供参考，商品以实物为准
SN74LV595ARGYR
具有三态输出寄存器的8位移位寄存器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV595A 具有三态输出寄存器的 8 位移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV595ARGYR
- 商品编号
- C2871434
- 商品封装
- VQFN-16-EP(3.5x4)
- 包装方式
- 编带
- 商品毛重
- 0.51克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 170MHz | |
| 元件数 | 1 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 三态 | |
| 系列 | 74LV | |
| 工作温度 | -40℃~+125℃ | |
| 传播延迟(tpd) | 9.4ns@5V,50pF | |
| 输出电流 | 16mA |
商品概述
SN74LV595A 器件包含一个对 8 位 D 类存储寄存器进行馈送的 8 位串行输入、并行输出移位寄存器。移位寄存器时钟 (SRCLK) 和存储寄存器时钟 (RCLK) 均为正边沿触发。
商品特性
- 2V 至 5.5V VCC 运行
- 5V 时 tpd 最大值为 7.1ns
- VOLP（输出接地反弹）典型值小于 0.8V（VCC = 3.3V、TA = 25℃）
- VOHV（输出 VOH 下冲）典型值大于 2.3V（VCC = 3.3V、TA = 25℃）
- 支持所有端口上的混合模式电压运行
- 8 位串行输入/并行输出移位寄存器
- Ioff 支持带电插入、局部关断模式和后驱动保护
- 移位寄存器具有直接清零功能
- 闩锁性能超过 250mA，符合 JESD 17 规范
应用领域
- 输出扩展
- LED 矩阵控制
- 7 段显示控制
