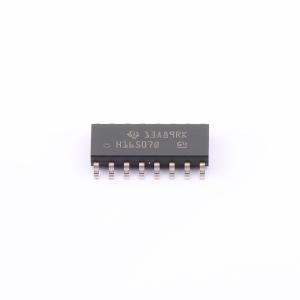

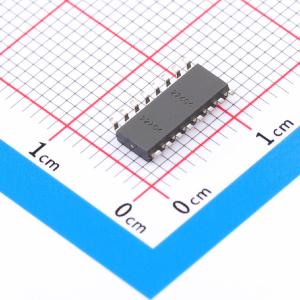

SN74HCS16507QDRQ1
SN74HCS16507QDRQ1
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCS16507-Q1 汽车类 8 位并行负载移位寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS16507QDRQ1
- 商品编号
- C2871841
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 并行或串行至串行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | - | |
| 元件数 | 1 | |
| 输出类型 | 开漏 |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HCS | |
| 分辨率(位) | 8 | |
| 输入类型 | 施密特触发器 | |
| 灌电流(IOL) | 7.8mA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步并行加载功能 |
商品概述
SN74HCS16507-Q1 是一款并行或串行输入、串行输出的 8 位移位寄存器，带有开漏输出和施密特触发输入。
商品特性
- 通过AEC-Q100认证，适用于汽车应用
- 器件温度等级 1:工作温度范围为 -40℃ 至 +125℃（TA）
- HBM ESD 分类等级 2
- CDM ESD 分类等级 C6
- 工作电压范围为 2 V 至 6 V
- 施密特触发输入可处理缓慢或带噪声的输入信号
- 低功耗
- 典型ICC为 100 nA
- 典型输入漏电流为±100 nA
- 6 V 条件下输出驱动能力为 7.8 mA
应用领域
- 扩展微控制器的输入数量
