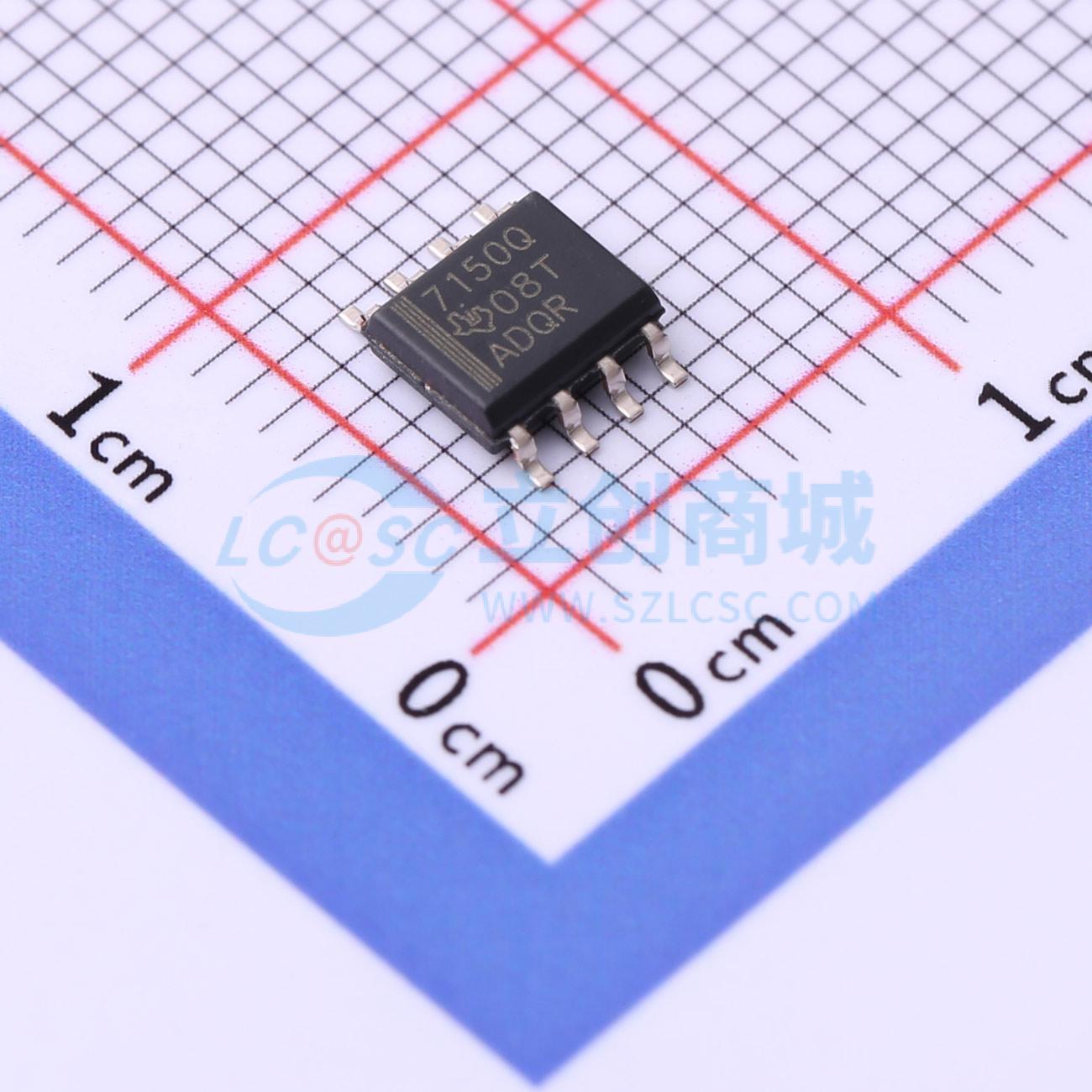

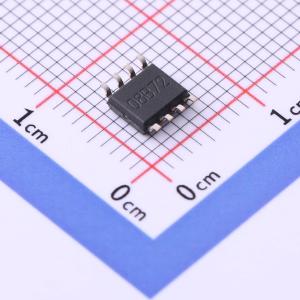

TPS7150QD

TPS71xx集成电路是一系列微功耗低压差（LDO）稳压器。通过用PMOS器件取代典型的PNP传输晶体管，与传统LDO性能相比，压差和静态电流降低了一个数量级。 由于PMOS器件表现为低阻值电阻，因此压差非常低（对于TPS7150，在输出电流为100 mA时，最大压差为32 mV），并且与输出电流成正比。此外，由于PMOS传输元件是电压驱动器件，静态电流非常低，并且与输出负载无关（在0 mA至500 mA的全输出电流范围内，典型值为285 μA）。这两项关键指标显著延长了电池供电系统的使用寿命。该LDO系列还具有睡眠模式；向EN（使能）引脚施加TTL高电平信号可关闭稳压器，在TJ = 25°C时，将静态电流降至最大0.5 μA。 电源正常（PG）信号可报告低输出电压，可用于实现上电复位或低电量指示。 TPS71xx有3.3 V、4.85 V和5 V固定电压版本以及可调版本（可在1.2 V至9.75 V范围内编程）。在电压、负载和温度范围内，输出电压容差最大为2%（可调版本为3%）。TPS71xx系列提供PDIP（8引脚）、SO（8引脚）和TSSOP（20引脚）封装。TSSOP封装的最大高度为1.2 mm。

• 提供5 V、4.85 V和3.3 V固定输出以及可调版本
• 极低的压差……在I0 = 100 mA时，最大为32 mV（TPS7150）
• 极低的静态电流 - 与负载无关……典型值为285 μA
• 极低的睡眠状态电流，最大0.5 μA
• 固定输出版本在规定条件下的容差为2%
• 输出电流范围为0 mA至500 mA
• TSSOP封装选项为空间受限应用降低了元件高度
• 电源正常（PG）状态输出
