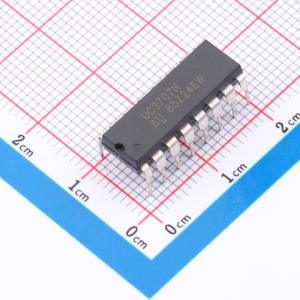

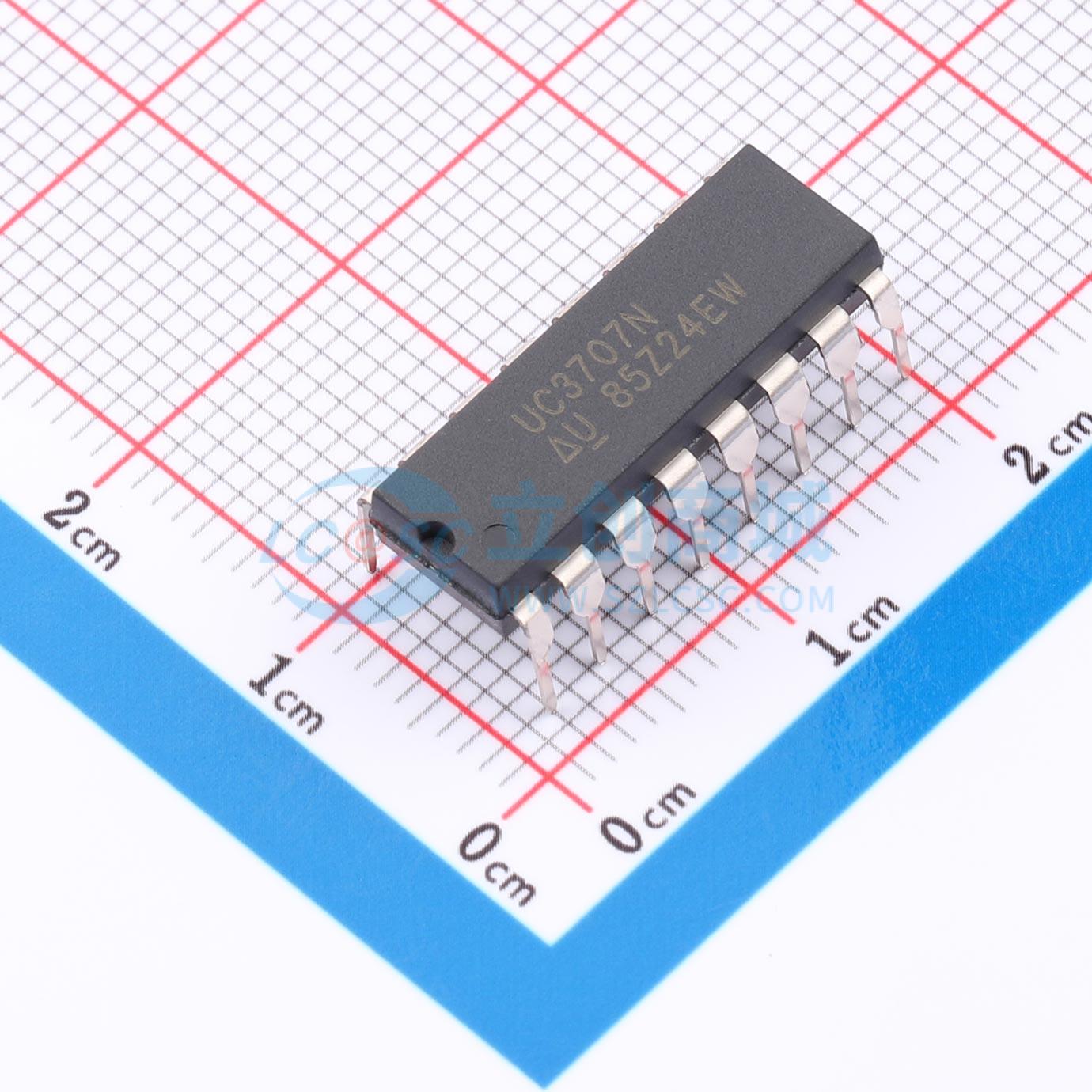

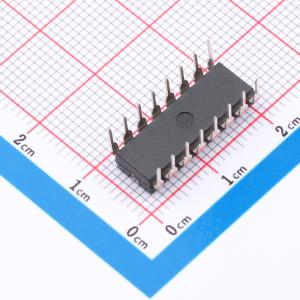

UC3707N

双通道功率驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有 40V VDD、40ns 下降时间和输出锁存器的 1.5A/1.5A 双通道栅极驱动器 16-PDIP 0 to 70
品牌名称: TI(德州仪器)
商品型号: UC3707N
商品编号: C2870990
商品封装: PDIP-16
包装方式: 管装
商品毛重: 1克(g)

商品参数

商品概述

UC1707系列功率驱动器采用高速肖特基工艺制造，用于在低电平控制功能和高功率开关器件（特别是功率MOSFET）之间实现接口。这些器件包含两个独立通道，每个通道都可以由高或低输入逻辑电平信号激活。只要不超过功耗限制，每个输出端的灌电流或拉电流最高可达1.5 A。虽然每个输出端可以通过各自的输入独立激活，但可以通过关断端子上的数字高电平信号或差分低电平模拟信号的作用，将其共同强制为低电平。根据锁存禁用引脚的状态，来自任一信号源的关断命令可以是锁存式或非锁存式。 V_IN和V_C的电源电压可独立在5 V至40 V范围内变化。这些器件有两种封装形式：适用于0℃至70℃温度范围的两瓦塑料“蝙蝠翼”双列直插式封装（DIP）；以及在降低功率的情况下，适用于 - 55℃至 + 125℃工作温度范围的密封陶瓷双列直插式封装（cerdip）。此外，还有表面贴装的DW、Q、L封装可供选择。

商品特性

带可选锁存功能的模拟关断
低静态电流
5 V至40 V工作电压范围
热关断保护
16引脚双列直插式封装
20引脚PLCC和CLCC封装
两个独立驱动器
1.5 A图腾柱输出反相和同相输入
对1000 pF负载的上升和下降时间为40 ns
高速、与功率MOSFET兼容低交叉导通电流尖峰

优惠活动

购买数量

(25个/管，最小起订量 1 个)

个

起订量：1 个25个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	-
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	1.5A
	拉电流(IOH)	1.5A
	工作电压	5V~40V

	属性	参数值
	上升时间(tr)	40ns
	下降时间(tf)	40ns
	特性	过热保护(OPT)
	工作温度	0℃~+70℃
	输入高电平(VIH)	2.2V
	输入低电平(VIL)	800mV
