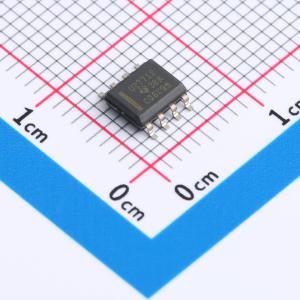

温馨提醒：图片仅供参考，商品以实物为准

UCC27712D

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 支持互锁功能的 1.8A/2.8A、620V 半桥驱动器 8-SOIC -40 to 125
品牌名称: TI(德州仪器)
商品型号: UCC27712D
商品编号: C2871999
商品封装: SOIC-8
包装方式: 管装
商品毛重: 0.104167克(g)

商品参数

商品概述

UCC27712是一款620V高侧和低侧栅极驱动器，具有1.8A拉电流、2.8A灌电流能力，专用于驱动功率MOSFET或IGBT。对于IGBT，建议的VDD工作电压为10V至20V，对于功率MOSFET，建议的VDD工作电压为10V至17V。 UCC27712包含保护功能，在此情况下，当输入保持开路状态时，或当未满足最低输入脉宽规范时，输出保持低位。互锁和死区时间功能可防止两个输出同时打开。此外，该器件可接受宽泛的偏置电源范围并且为VDD和HB偏置电源提供了UVLO保护。该器件采用先进的高压器件技术，具有强大的驱动器，拥有卓越的噪声和瞬态抗扰度，包括较大的输入负电压容差、高dV/dt容差、开关节点上较宽的负瞬态安全工作区(NTSOA)，以及互锁。该器件包含一个接地基准通道(LO)和一个悬空通道(HO)，后者专用于自举电源或隔离式电源操作。该器件具有快速传播延迟和两个通道之间卓越的延迟匹配。在UCC27712上，每个通道均由其各自的输入引脚HI和LI控制。

商品特性

高侧和低侧配置双输入，带输出互锁和150ns死区时间
在高达620V的电压下完全可正常工作，HB引脚上的绝对最高电压为700V
VDD建议范围为10V至20V
峰值输出电流2.8A灌电流、1.8A拉电流
50V/ns的dv/dt抗扰度
HS引脚上的逻辑运行电压高达–11V
输入负电压容差为–5V
大型负瞬态安全工作区
为两个通道提供UVLO保护
短传播延迟（典型值100ns）
延迟匹配（典型值12ns）
设计用于自举操作的悬空通道
低静态电流
TTL和CMOS兼容输入
行业标准SOIC - 8封装
所有参数额定温度范围：-40℃至+125℃

应用领域

电机驱动（步进电机、HVAC、风扇、电动工具、机器人、无人机）
离线交流/直流电源中的桥式转换器
适用于服务器、电信、IT和工业基础设施的高密度开关模式电源
直流到交流逆变器

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	半桥
	负载类型	IGBT；MOSFET
	驱动通道数	2
	灌电流(IOL)	2.8A

	属性	参数值
	拉电流(IOH)	1.8A
	工作电压	10V~20V
	上升时间(tr)	16ns
	下降时间(tf)	10ns
	工作温度	-40℃~+125℃
