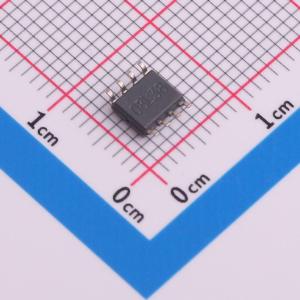

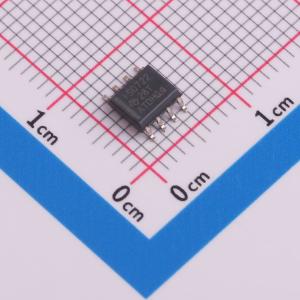

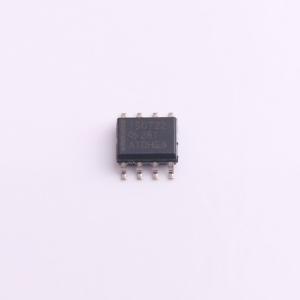

ISO722DR

ISO721、ISO721M、ISO722 和 ISO722M 是数字隔离器，其逻辑输入和输出缓冲器由二氧化硅（SiO₂）绝缘屏障分隔。该屏障可提供高达 4000 Vₚₖ 的电气隔离（符合 VDE 标准）。这些器件与隔离电源配合使用，可防止数据总线或其他电路上的噪声电流进入本地接地，避免干扰或损坏敏感电路。

二进制输入信号经过调理后转换为平衡信号，然后通过电容隔离屏障进行差分处理。在隔离屏障另一侧，差分比较器接收逻辑转换信息，随后相应地置位或复位触发器和输出电路。会有周期性的更新脉冲穿过隔离屏障，以确保输出的直流电平正常。

如果超过 4 μs 未收到此直流刷新脉冲，则认为输入未供电或未被有效驱动，此时故障安全电路会将输出驱动至逻辑高电平状态。

集成电路内电介质和电容器的对称性实现了紧密的电容匹配，允许输入和输出接地之间的快速瞬态电压变化，而不会影响输出。小电容和由此产生的时间常数使得 ISO721 和 ISO722 器件的信号传输速率从 0 Mbps（直流）到 100 Mbps，ISO721M 和 ISO722M 器件的信号传输速率从 0 Mbps 到 150 Mbps，实现快速运行。

这些器件需要 3.3 V、5 V 两种电源电压，或任意组合。当由 3.3 V 电源供电时，所有输入均能承受 5 V 电压，所有输出均为 4 mA CMOS 输出。

ISO722 和 ISO722M 器件包含一个低电平有效输出使能端，当驱动至高逻辑电平时，输出将进入高阻态，并关闭内部偏置电路以节省功耗。

ISO721 和 ISO722 器件均具有 TTL 输入阈值和输入噪声滤波器，可防止持续时间长达 2 ns 的瞬态脉冲传输至器件输出端。

ISO721M 和 ISO722M 器件具有 CMOS Vcc / 2 输入阈值，但没有噪声滤波器和额外的传播延迟。ISO721M 器件的这些特性还可实现低抖动运行。

ISO721、ISO721M、ISO722 和 ISO722M 器件的工作环境温度范围为 - 40℃ 至 125℃。

• 100 和 150 Mbps 信号传输速率可选
• 低传播延迟
• 低脉冲偏斜
• 低功耗睡眠模式
• 高电磁抗扰度
• 低输入电流要求
• 故障安全输出
• 可直接替代大多数光隔离器和磁隔离器
• 可由 3.3 V 和 5 V 电源供电
• 工作温度范围为 - 40℃ 至 125℃
• 典型瞬态抗扰度为 50 kV/μs
• 安全和法规认证
  • VDE 基本绝缘，Vᵢₒₜₘ 为 4000 Vₚₖ，Vᵢₒᵣₘ 为 560 Vₚₖ
  • 符合 UL 1577 标准的 2500 Vᵣₘₛ 隔离
  • 符合 CSA 组件验收通知 5A 和 IEC 60950 - 1 标准

• 工业现场总线
• Modbus
• Profibus
• DeviceNet 数据总线
• 智能分布式系统（SDS）
• 计算机外设接口
• 伺服控制接口
• 数据采集
