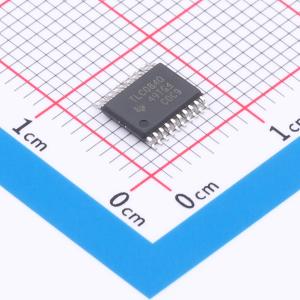

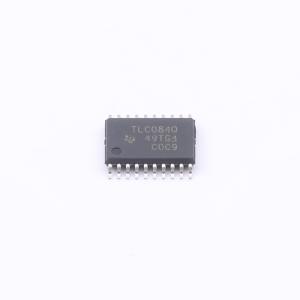

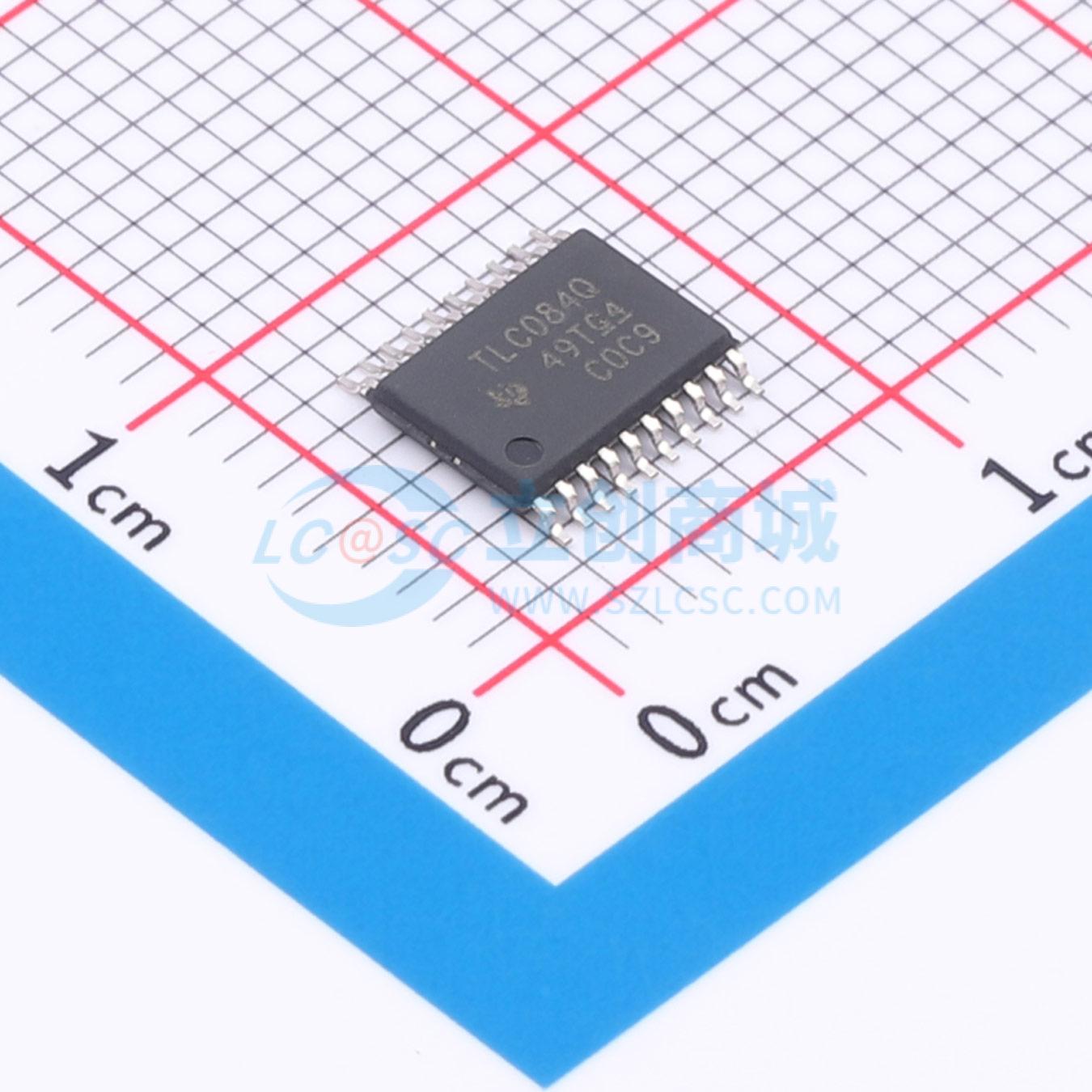

TLC084QPWPRQ1
宽带宽高输出驱动单电源运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLC084-Q1 汽车级四通道 16V 10MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLC084QPWPRQ1
- 商品编号
- C2870967
- 商品封装
- HTSSOP-20-EP
- 包装方式
- 编带
- 商品毛重
- 0.250167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 16V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 390uV | |
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 压摆率(SR) | 16V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1.9pA | |
| 噪声密度(eN) | 8.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 110dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.9mA | |
| 输出电流 | 57mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~16V | |
| 双电源(Vee~Vcc) | -8V~-2.25V；2.25V~8V |
商品概述
TLC08x-Q1是通用运算放大器，为准备从双电源过渡到单电流系统同时需要更高交流和直流性能的BiFET用户提供升级途径。在整个汽车工作温度范围（-40°C至125°C），4.5V至16V额定电压下提供出色性能，适合各种音频、汽车、工业和仪表应用。BiMOS放大器将极高的输入阻抗、低噪声CMOS前端与高驱动双极输出级相结合，实现最佳性能特性。与TL08x-Q1 BiFET早期产品相比，交流性能提升，具有10MHz的带宽和8.5nV/√Hz的电压噪声。直流性能提升包括VICR得到保证，包括接地、输入失调电压降低4倍至1.5mV（最大值），以及电源抑制增大了40dB达到130dB。利用超小尺寸的MSOP PowerPAD封装能够轻松驱动±50mA的负载，是理想的高性能通用运算放大器系列。
商品特性
- 高输出驱动 – IOH：-1.5V VDD时为57mA，IOL：0.5V时为55mA
- 高压摆率 SR+：16V/μs，SR−：19V/μs
- 宽电源电压范围：4.5V至16V
- 电源电流：每通道1.9mA
- 低输入噪声电压：8.5nV/√Hz
- 输入失调电压：60μV
- 适用于TLC082-Q1的超小型8引脚MSOP-PowerPAD封装
应用领域
- 汽车
- 盲点检测引擎控制单元
- 电动后视镜
- HVAC转向碰撞警告
- 远程信息处理
- 仪表组
- 音响
- 工业仪表
