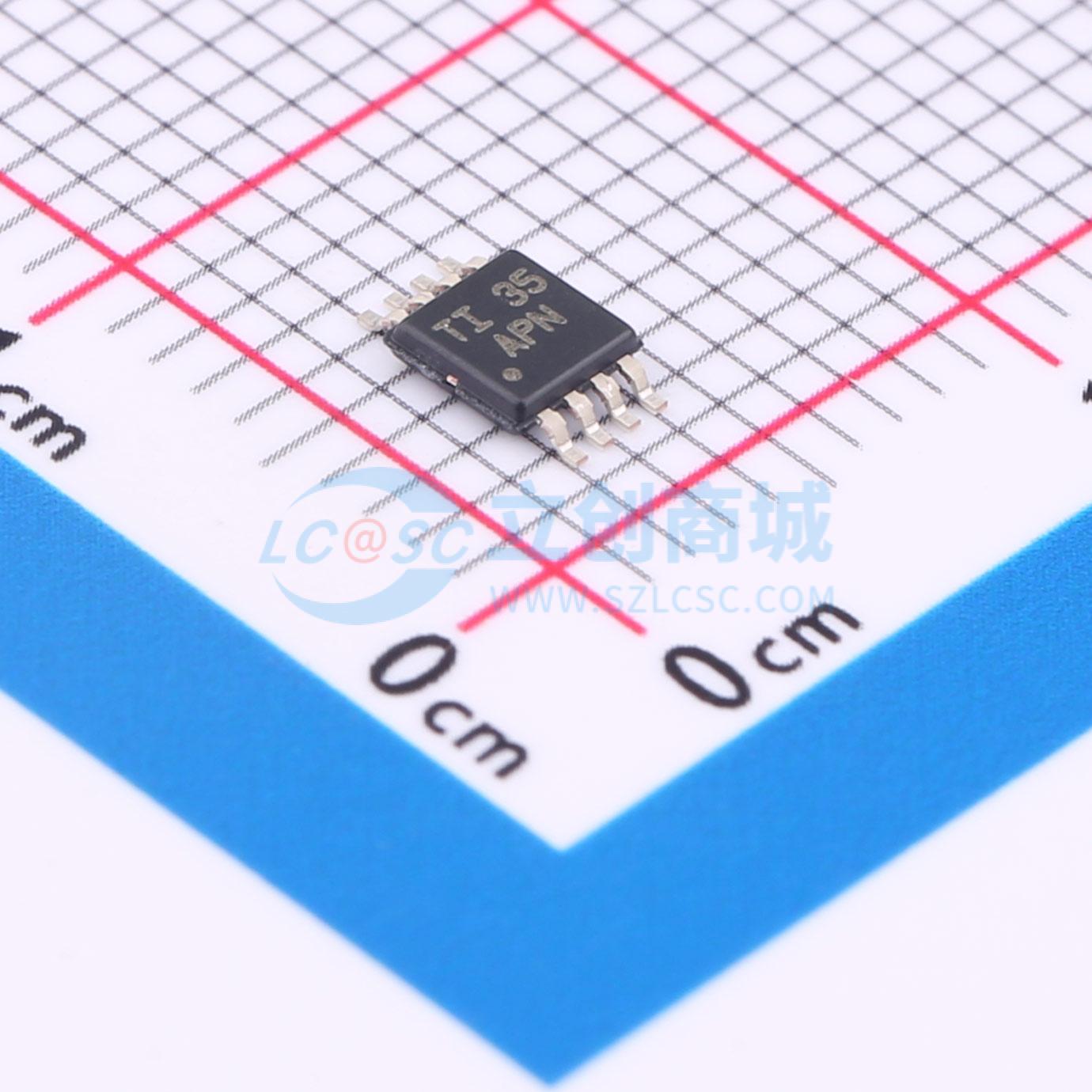

温馨提醒：图片仅供参考，商品以实物为准
THS3120IDGN
低噪声、高输出驱动、电流反馈运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THS3120 具有断电功能的单路、低噪声、高输出驱动、475mA 电流反馈放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS3120IDGN
- 商品编号
- C2871039
- 商品封装
- HVSSOP-8-EP
- 包装方式
- 管装
- 商品毛重
- 0.01克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 120MHz | |
| 输入失调电压(Vos) | 1.2mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.7V/ns | |
| 输入偏置电流(Ib) | 6uA | |
| 输入失调电流(Ios) | 20uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 65nV/√Hz@20kHz | |
| 共模抑制比(CMRR) | 60dB | |
| 静态电流(Iq) | 7mA | |
| 输出电流 | 400mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 10V~30V | |
| 双电源电压(Vee~Vcc) | 5V~15V；-15V~-5V | |
| 功能特性 | 使能/关断功能 |
商品概述
THS3120和THS3121是低噪声、高电压、高输出电流驱动的电流反馈放大器，设计用于在±5 V至±15 V的宽电源电压范围内工作，适应当前的高性能应用。THS3120提供省电模式，通过一个掉电引脚，可在器件不工作时降低器件的7 mA静态电流。这些放大器提供调节良好的交流性能特性。最值得注意的是，0.1-dB平坦带宽非常高，可超过90 MHz。130 MHz的单位增益带宽可在10 MHz下实现良好的失真特性。结合1700 V/μs的高压摆率，THS3120和THS3121放大器可在高频下实现高输出电压摆幅。THS3120和THS3121提供SOIC-8 (D)封装和MSOP-8 (DGN) PowerPAD™封装。
商品特性
- 1 pA/√Hz 同相电流噪声
- 10 pA/√Hz 反相电流噪声
- 2.5 nV/√Hz 电压噪声
- 高输出电流驱动:475 mA
- 高压摆率:1700 V/μs（RL = 50 Ω，VO = 8 VPP）
- 宽带宽:120 MHz（G = 2，RL = 50 Ω）
- 宽电源范围:±5 V 至 ±15 V
- 具备掉电功能（仅THS3120）
应用领域
- 视频分配
- 功率FET驱动器
- 引脚驱动器
- 容性负载驱动器
