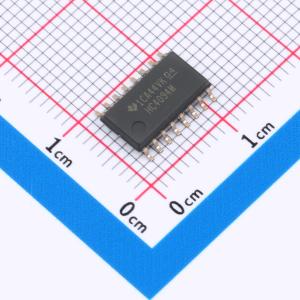

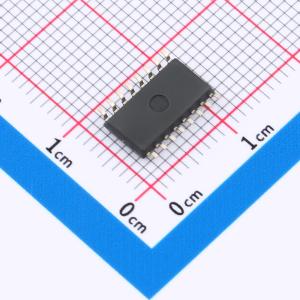

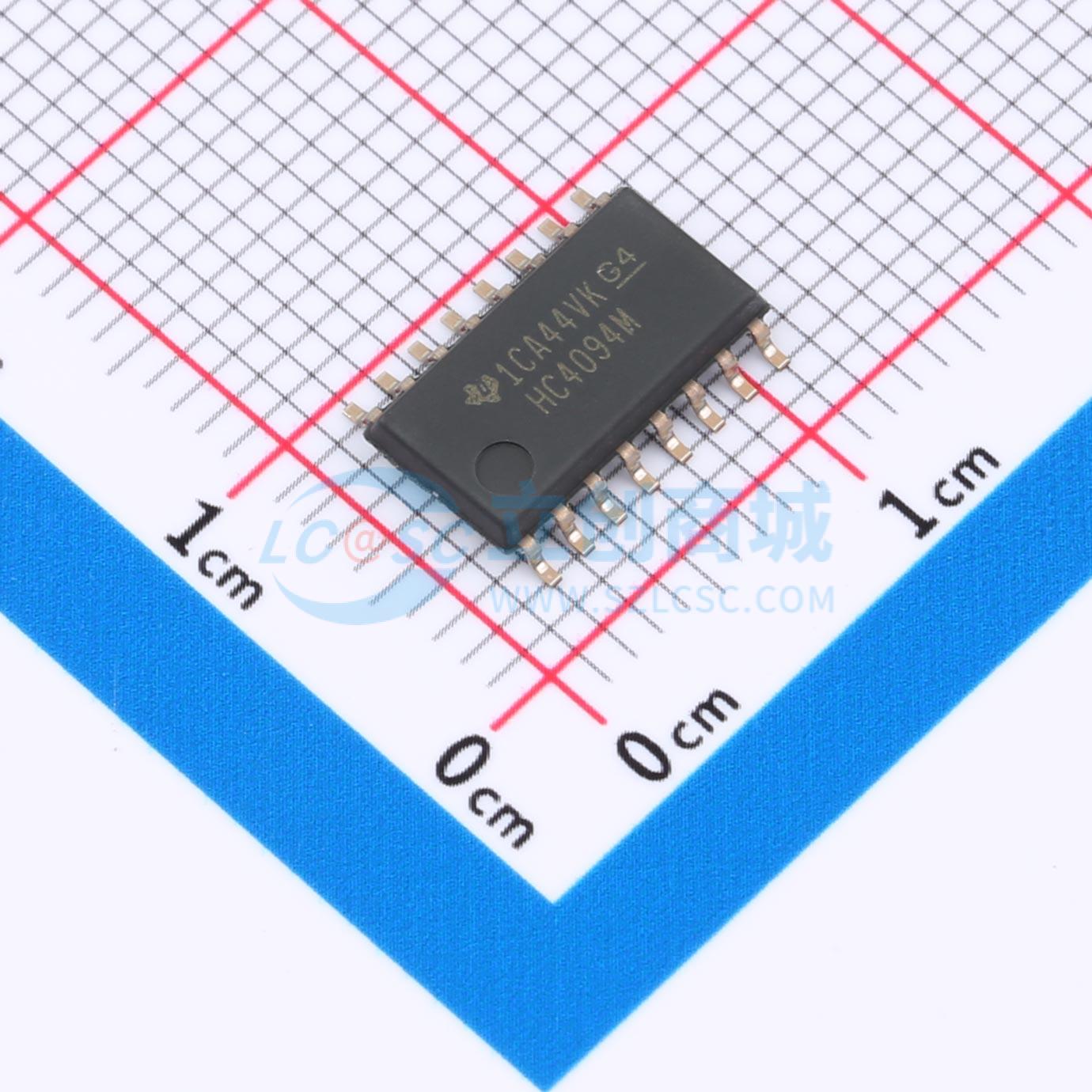

CD74HC4094NSR
三态高速CMOS逻辑8级移位和存储总线寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC4094 具有 3 级输出的高速 CMOS 逻辑 8 级移位和存储总线寄存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC4094NSR
- 商品编号
- C2871049
- 商品封装
- SO-16-208mil
- 包装方式
- 编带
- 商品毛重
- 1.014克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至并行 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 元件数 | 1 | |
| 输出类型 | 三态 | |
| 系列 | 74HC | |
| 耗散功率(Pd) | - |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 33ns@6V,50pF | |
| 输出电流 | - | |
| 分辨率(位) | 8 | |
| 灌电流(IOL) | 25mA | |
| 拉电流(IOH) | 25mA | |
| 工作温度 | -55℃~+125℃ | |
| 功能特性 | 输出使能 |
商品概述
CDx4HC4094 和 CD74HCT4094 是三态高速CMOS逻辑8级移位和存储总线寄存器,为8级串行移位寄存器,每一级都关联有一个存储锁存器,可将数据从串行输入选通到并行缓冲三态输出。并行输出可直接连接到公共总线。数据在正时钟转换时发生移位,当选通输入为高电平时,每个移位寄存器级的数据都会传输到存储寄存器中;当输出使能信号为高电平时,存储寄存器中的数据会传输到输出端。提供两个串行输出可用于多个该器件的级联。QS1串行输出端在正时钟沿输出数据,支持时钟上升沿较快的级联系统实现高速操作;相同的串行信息可在下一个负时钟沿从QS2端输出,可满足时钟上升沿较慢场景下的器件级联需求。
商品特性
- 缓冲输入
- 提供与正负时钟边沿同步以实现级联的独立串行输出
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围:-55℃至125℃
- 平衡的传播延迟时间及转换时间
- 与LSTTL逻辑IC相比,功耗显著降低
- HC类型支持2V至6V工作电压
- HC类型高抗噪性:当VCC = 5 V 时,NIL 为VCC的30%,NIH 为VCC的30%
- HCT类型支持4.5V至5.5V工作电压
- HCT类型具备直接LSTTL输入逻辑兼容性,VIL最大值为0.8V,VIH最小值为2V
- HCT类型具备CMOS输入兼容性,当电压为VOL、VOH时,II ≤ 1 μA
