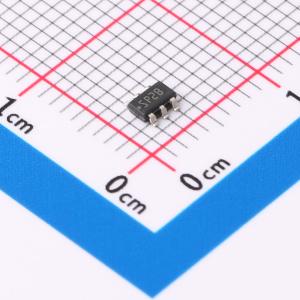

温馨提醒：图片仅供参考，商品以实物为准
LMR12007YMK
750mA 降压直流-直流稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMR12007 采用薄型 SOT23 封装的 750mA 负载直流/直流降压稳压器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMR12007YMK
- 商品编号
- C2870858
- 商品封装
- SOT-23-6-THIN
- 包装方式
- 编带
- 商品毛重
- 0.023克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~18V | |
| 输出电压 | 1.25V~16V | |
| 输出电流 | 750mA | |
| 开关频率 | 550kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LMR12007 稳压器是一款采用6 引脚薄型SOT 封装的单片，高频，PWM 降压直流/直流转换器。它提供全部的激活功能，以便在尽可能小的印刷电路板面积内提供具有快速瞬态响应和准确调节的本地直流/直流转换。 借助于最少的外部组件和由WEBENCH支持的在线设计工具，LMR12007 易于使用。使用业界领先的0.5μm 双极CMOS (BiCMOS) 技术的内部350mΩ NMOS 开关对750mA 负载的驱动能力可获得最佳的可用功率密度。世界级控制电路可实现低至13ns 的接通时间，从而在整个3V 至18V 输入工作范围内支持低至1.25V 的最小输出电压的出色高频转换。开关频率在内部设置为550kHz (LMR12007Y) 或1.6MHz(LMR12007X)，允许使用极小型表面贴装电感器和芯片电容器。尽管工作频率很高，但仍可以轻松实现高达90% 的效率。包括外部关断，特有30nA 的超低待机电流。LM12007 利用电流模式控制和内部补偿，以便在广泛的运行条件下提供高性能稳压。额外特性包括用来减少涌入电流的内部软启动电路、逐脉冲电流限值、热关断和输出过压保护。
商品特性
- 薄型SOT-6 封装
- 3.0V 至18V 输入电压范围
- 1.25V 至16V 的输出电压范围
- 750mA 输出电流，550kHz (LMR12007Y) 和1.6MHz (LMR12007X)开关频率
- 350mΩ NMOS 开关
- 30nA 关断电流
- 1.25V，±2% 内部电压基准，内部软启动
- 电流模式，脉宽调制(PWM) 运行
- WEBENCH 在线设计工具，热关断
应用领域
- 本地负载点稳压
- 硬盘内的核心电源
- 机顶盒
- 电池供电类器件
- USB 供电类器件
- DSL 调制解调器
- 笔记本电脑
