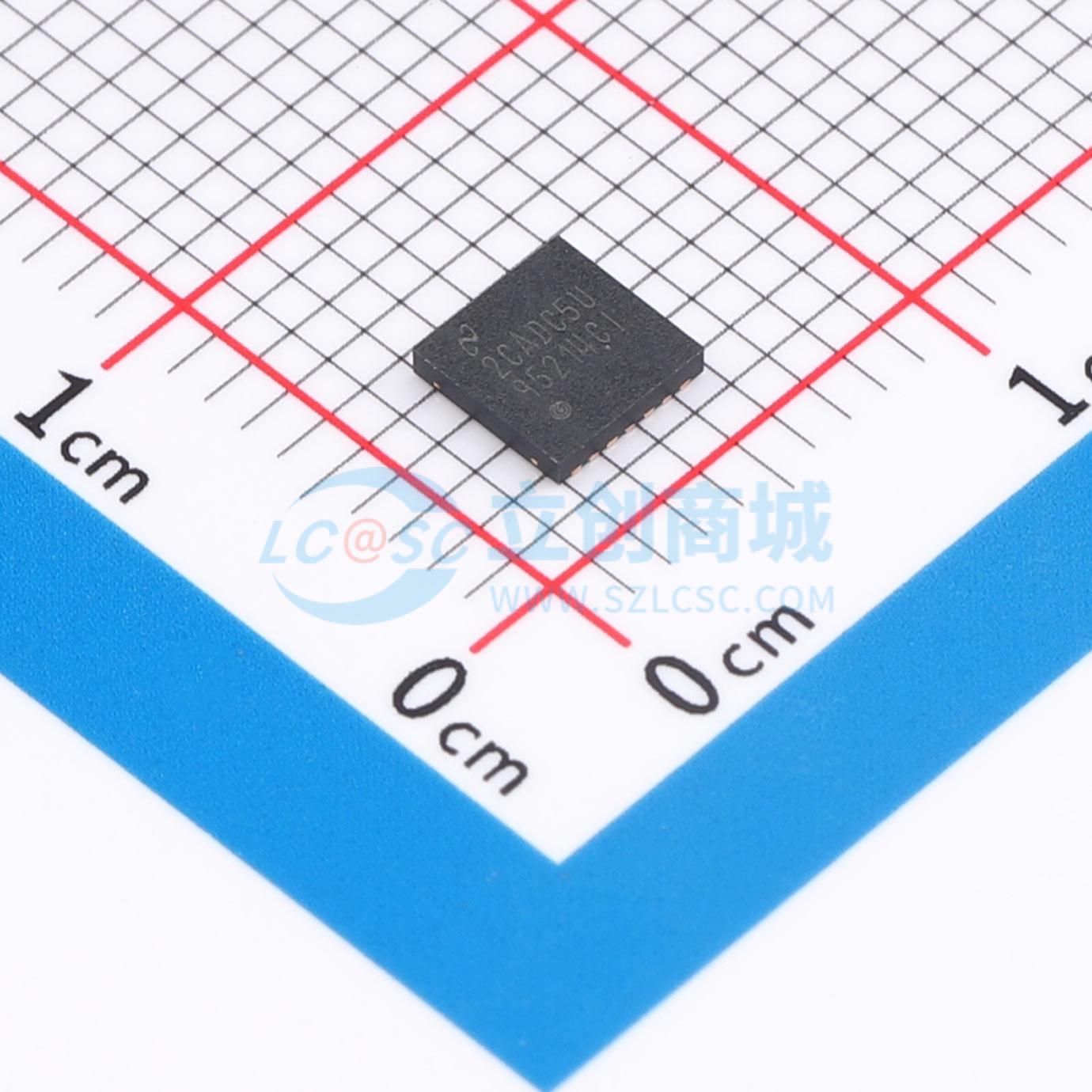

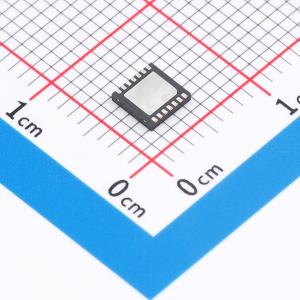

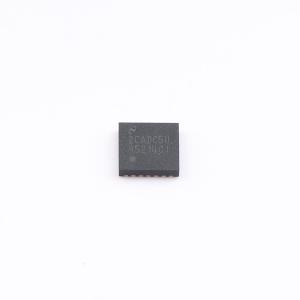

温馨提醒：图片仅供参考，商品以实物为准

LM95214CISDX/NOPB

带SMBus接口的四路远程二极管和本地温度传感器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM95214 具有 SMBus 接口的 ±2°C 四路远程和本地温度传感器
品牌名称: TI(德州仪器)
商品型号: LM95214CISDX/NOPB
商品编号: C2870834
商品封装: WSON-14-EP(4x4)
包装方式: 编带
商品毛重: 0.07克(g)

商品参数

	属性	参数值
	接口类型	SMBus
	温度转换时间	1.21s
	温度分辨率	11bit
	工作温度	-
	功能特性	温度阈值监测；多通道温度感测；片内数字滤波/平均处理；可配置温度输出；低功耗待机；自诊断功能

商品概述

LM95214是一款带2线制系统管理总线（SMBus）接口的11位数字温度传感器，可精确监测四个远程二极管以及自身的温度。四个远程二极管可以是外部器件，例如目标理想因子符合2N3904晶体管要求的微处理器、图形处理器，或者二极管连接的2N3904晶体管。LM95214可输出两种不同格式的温度，范围分别为+127.875℃/-128℃和0℃/255℃。当任何未屏蔽通道超过对应的可编程阈值时，LM95214的TCRIT1、TCRIT2和TCRIT3输出会被触发，该输出可用于关闭系统、开启系统风扇，或用作微控制器中断功能。TCRIT1、TCRIT2和TCRIT3引脚的当前状态可从状态寄存器回读，可通过屏蔽寄存器对TCRIT输出进行进一步控制。LM95214的两个远程温度通道带有可编程数字滤波器，另外两个远程通道使用故障队列，可在遇到温度尖峰时最大限度减少不必要的TCRIT事件。为实现灵活性和精度，LM95214的每个通道都包含用于偏移校正的寄存器。三级地址引脚允许最多3个LM95214连接到同一个SMBus主机。LM95214包含节能功能，例如可编程转换速率、关断模式和禁用未使用通道。所有可用封装请见数据手册末尾的可订购增编。

商品特性

可精确检测4个远程IC或二极管结以及本地温度
可编程数字滤波器和模拟前端滤波器
温度分辨率为0.125℃ LSB
启用数字滤波器后，远程温度分辨率为0.03125℃ LSB
远程温度支持符号格式，范围为+127.875℃/-128℃
远程温度支持无符号格式，范围为0℃/255℃
具备远程二极管故障检测、型号选择和偏移校正功能
支持屏蔽寄存器和状态寄存器
3路可编程TCRIT输出，带有可编程共享迟滞和故障队列
支持可编程转换速率、关断模式和单次转换控制
SMBus 2.0兼容接口，支持TIMEOUT
具备三级地址引脚

应用领域

MCU、GPU、ASIC、FPGA、DSP、CPU温度监测
电信设备
服务器和个人电脑
云以太网交换机
安全数据中心
高集成度医疗系统
精密仪器和测试设备
LED照明热控制
办公电子设备
电子测试设备
处理器和计算机系统热管理

	属性	参数值
	商品目录	温度传感器
	检测温度	-40℃~+125℃
	精度	±2℃
	工作电压	3V~3.6V
	待机电流	800uA
