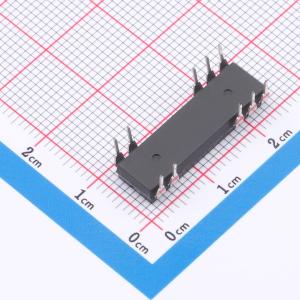

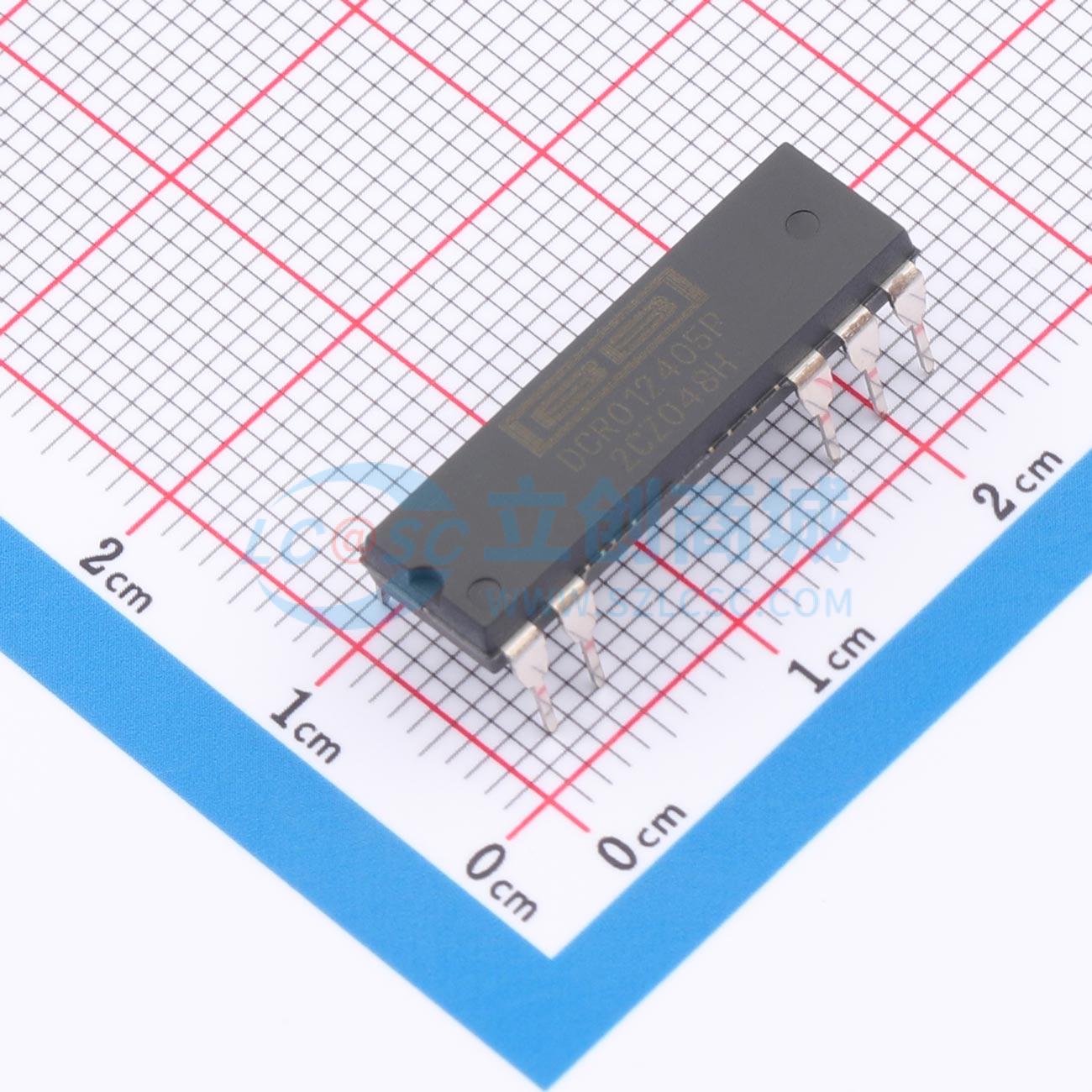

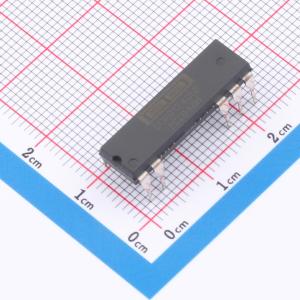

DCR012405P

DCR01 系列是高效的输入隔离式、输出稳压直流/直流转换器系列。除了电隔离式 1W 标称输出功率能力，这一系列的直流/直流转换器还提供超低的输出噪声、热保护和高精度等特性。DCR01 系列器件集此类特性和较小的尺寸于一体，适用于各种应用，并且对需要信号路径隔离的应用来说，它是一个易于使用的解决方案。 The DCR01 series of power modules offer isolation from a regulated power supply operating from a choice of input voltages. The DCR01s provide a regulated 3.3-V or 5-V output voltage at a nominal output power of 1 W or above. The DCR01 devices include a low dropout linear regulator internal to the device to achieve a well - regulated output voltage. The DCR01 devices are specified for operational isolation only. The circuit design uses an advanced BiCMOS and DMOS process.

• 1kV 隔离（运行）：1 秒测试在隔离层中施加连续电压：60VDC、42.5VAC
• UL1950 认证组件
• 10 引脚 PDIP 和 12 引脚 SOP 封装
• 输入电压：5V、12V 或 24V
• 输出电压：3.3V 或 5V
• 器件间同步 400kHz 开关频率
• 短路保护
• 过热保护
• 高效率，55°C 时 125FIT

• 使用点功率转换
• 数字接口功率
• 消除接地环路
• 电源降噪
