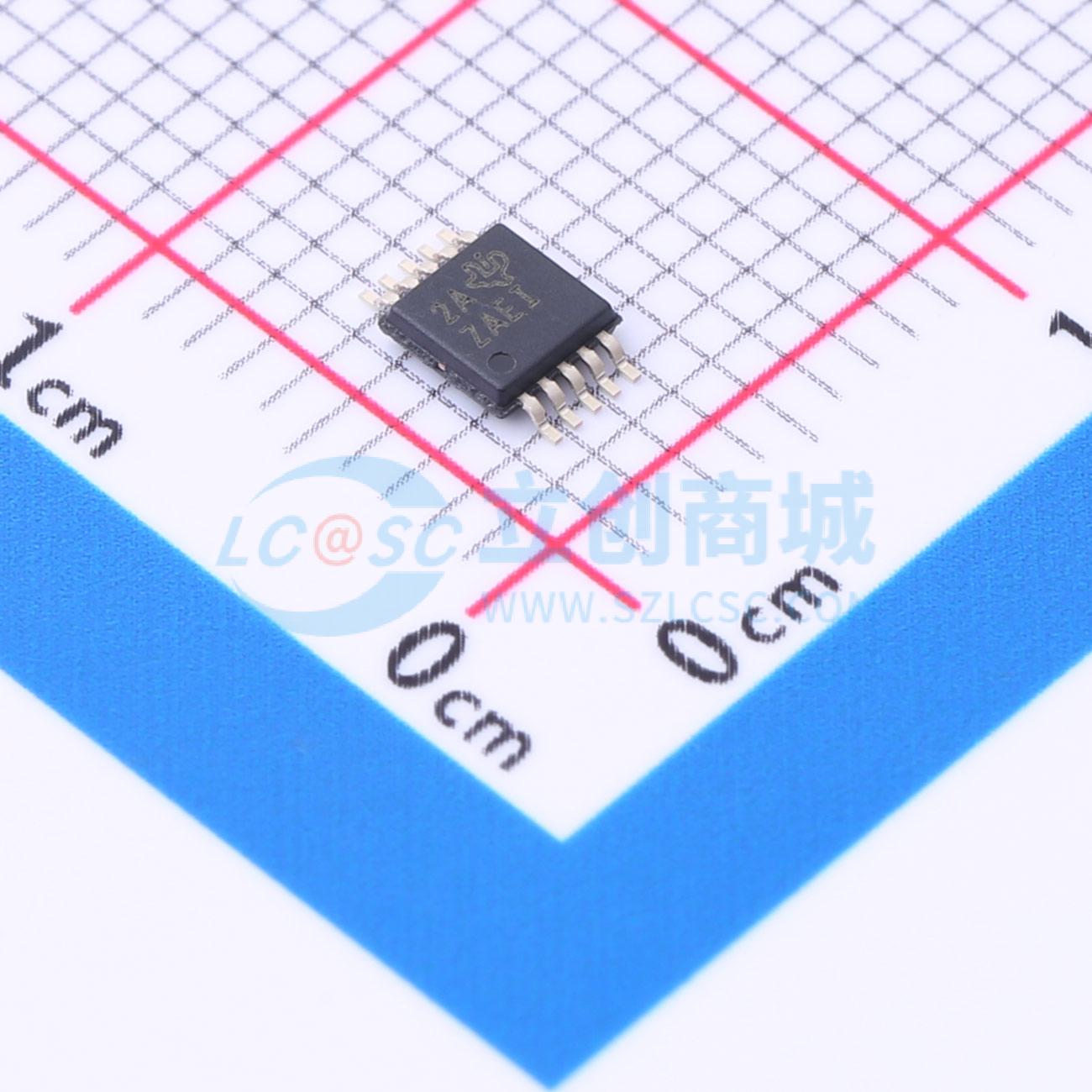

温馨提醒：图片仅供参考，商品以实物为准

INA220BIDGST

具有双线制接口的高侧或低侧双向电流和功率监测计

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA220 26V、12 位、I2C 输出电流/电压/功率监控器
品牌名称: TI(德州仪器)
商品型号: INA220BIDGST
商品编号: C2870648
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.64克(g)

商品参数

商品概述

INA220 是一款具备 I²C 或 SMBUS 兼容接口的分流器和功率监测计。INA220 监测分流器压降和电源电压。一个可编程校准值，与一个内部倍乘器组合在一起，可实现电流安培值的直接读取。一个额外的乘法寄存器可计算出功率的瓦特值。I²C 或 SMBUS 兼容接口具有 16 个可编程地址。INA220 的独立分流输入允许其应用于具备低侧感测功能的系统。

INA220 提供两种级别：A 级和 B 级。B 级型号的精度更高且精密规范更加严格。

INA220 可在 0V 至 26V 范围内感测总线中的分压，适用于低侧感测或 CPU 电源。该器件由 3V 至 5.5V 单电源供电，电源的最大流耗为 1mA。INA220 的工作温度范围为 -40°C 至 125°C。

通用负载、低侧或高侧感测

商品特性

高侧或者低侧感测
感测的总线电压范围：0V 至 26V
报告电流、电压和功率
16 个可编程地址
高精度：整个温度范围内的精度为 0.5%（最大值）(INA220B)
用户可编程校准
快速(2.56MHz) I²C 或 SMBUS 兼容接口
超薄小外形尺寸(VSSOP)-10 封装

应用领域

服务器
电信设备
笔记本电脑电源管理
电池充电器
汽车
电源测试设备

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	监控和复位芯片
	芯片类型	电流检测器
	输出类型	开漏
	工作电压	3V~5.5V
	复位有效电平	-
	阈值电压	-

	属性	参数值
	受监控电压数	2
	手动复位	-
	看门狗定时器	无
	复位超时	40us
	工作温度	-40℃~+125℃
	静态电流(Iq)	6uA
