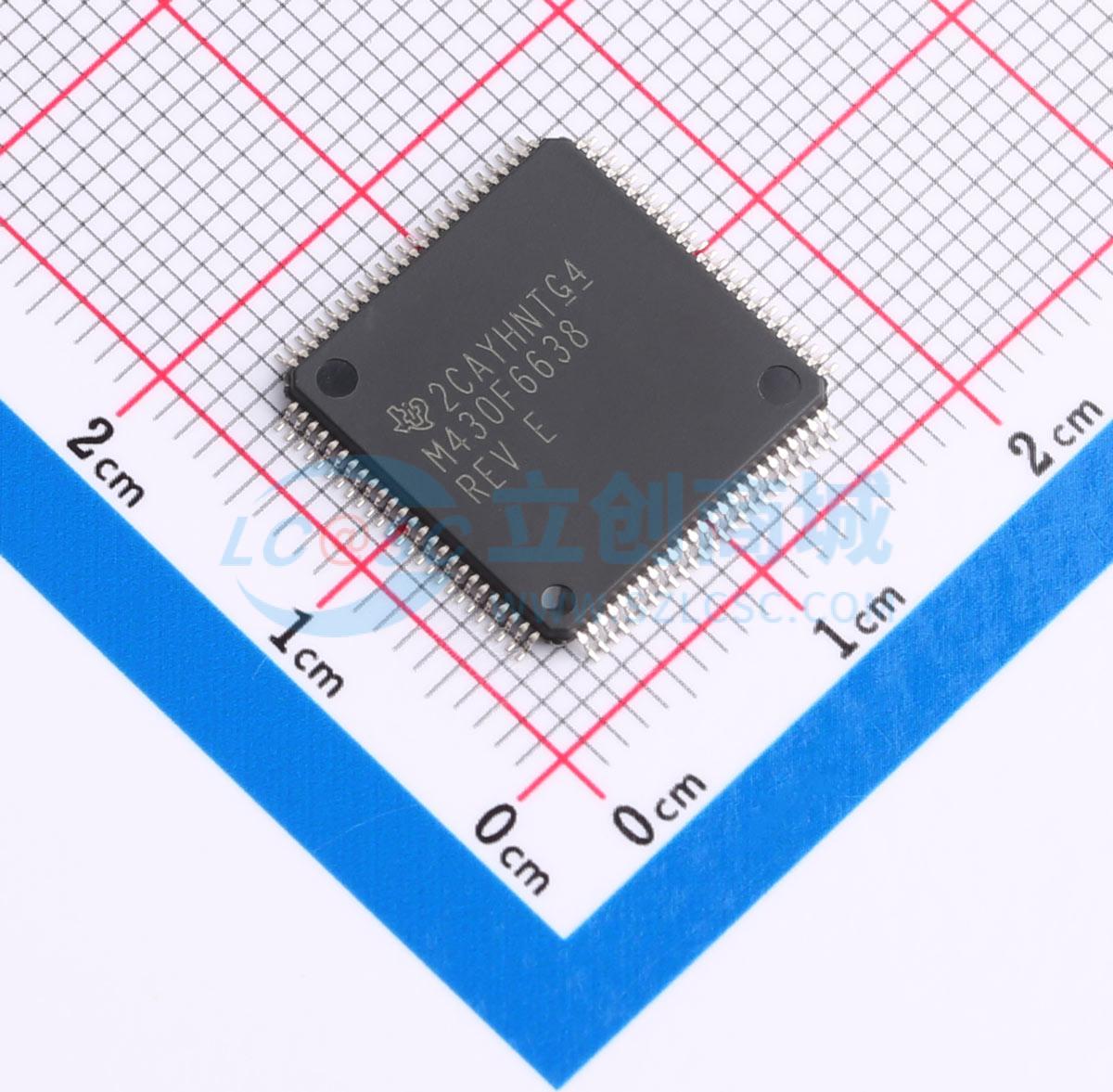

温馨提醒：图片仅供参考，商品以实物为准

MSP430F6638IPZR

具有 256KB 闪存、16KB SRAM、12 位 ADC、12 位 DAC、比较器、DMA、160 段 LCD 和 USB 的 20MHz MCU

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MSP430F6638 具有 256KB 闪存、16KB SRAM、12 位 ADC、12 位 DAC、比较器、DMA、160 段 LCD、USB 的 20MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430F6638IPZR
商品编号: C2870528
商品封装: QFP-100(14x14)
包装方式: 编带
商品毛重: 0.83克(g)

商品参数

商品概述

TI MSP430系列超低功耗微控制器种类繁多，各成员器件配备不同的外设集以满足各类应用的需求。此架构，与5种低功耗模式配合使用，是在便携式测量应用中实现延长电池寿命的最优选择。该器件具有一个强大的16位RISC CPU，使用16位寄存器，以及常数发生器，以便于获得最大编码效率。该数控振荡器 (DCO) 可在3µs（典型值）内从低功率模式唤醒至激活模式。

MSP430F663x器件为配有以下外设的微控制器：一个高性能12位ADC、一个比较器、两个串行通信接口(USCI)、USB 2.0、一个硬件乘法器、直接存储器访问 (DMA)、四个16位定时器、一个具有报警功能的RTC模块、一个LCD驱动器以及多达74个I/O引脚。

商品特性

低电源电压范围：1.8V至3.6V
超低功耗
- 激活模式 (AM)：所有系统时钟激活：8MHz时为270µA/MHz、3.0V、闪存程序执行（典型值）
- 待机模式 (LPM3)：含晶体的看门狗和电源监控器可用、完全RAM保持、快速唤醒：2.2V时为1.8µA、3.0V时为2.1µA（典型值）
- 关断实时时钟 (RTC) 模式 (LPM3.5)：关断模式，含晶体的有源RTC：3.0V时为1.1µA（典型值）
- 关断模式 (LPM4.5)：3.0V时为0.3µA（典型值）
在3µs（典型值）内从待机模式唤醒
16位RISC架构，扩展存储器，高达20MHz的系统时钟
灵活的电源管理系统
- 具有可编程稳压内核电源电压的完全集成LDO
- 电源电压监控、监视和欠压保护
单一时钟系统
- 针对频率稳定的锁相环 (FLL) 控制环路
- 低功耗低频内部时钟源 (VLO)
- 低频修整内部基准源 (REFO)
- 32kHz晶振 (XT1)
- 高达32MHz的高频晶振 (XT2)
四个16位计时器，分别配有3、5或7个捕捉/比较寄存器
两个通用串行通信接口 (USCI)
- USCI_A0和USCI_A1均支持：
  - 增强型通用异步收发器 (UART) 支持自动波特率检测
  - 红外数据通讯 (IrDA) 编码器和解码器
  - 同步SPI
- USCI_B0和USCI_B1均支持：
  - I2C
  - 同步串行外设接口 (SPI)
全速通用串行总线 (USB)
- 集成的USB - PHY
- 集成3.3V和1.8V USB电源系统
- 集成USB锁相环 (PLL)
- 八输入和八输出端点
具有内部共用基准、采样保持和自动扫描功能的12位模数转换器 (ADC)
具有同步功能的双12位数模转换器 (DAC)
电压比较器
对比度控制高达160段的集成液晶显示器 (LCD) 驱动器
硬件乘法器支持32位运算
串行板载编程，无需外部编程电压
6通道内部DMA
具有电源电压备用开关的RTC模块

应用领域

模拟和数字传感器系统
数字电机控制
遥控
恒温器
数字计时器
手持式仪表

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430
	CPU最大主频	20MHz
	程序存储容量	256KB
	程序存储器类型	FLASH

	属性	参数值
	I/O数量	74
	ADC(位数)	12bit
	DAC(位数)	12bit
	工作电压	1.8V~3.6V
