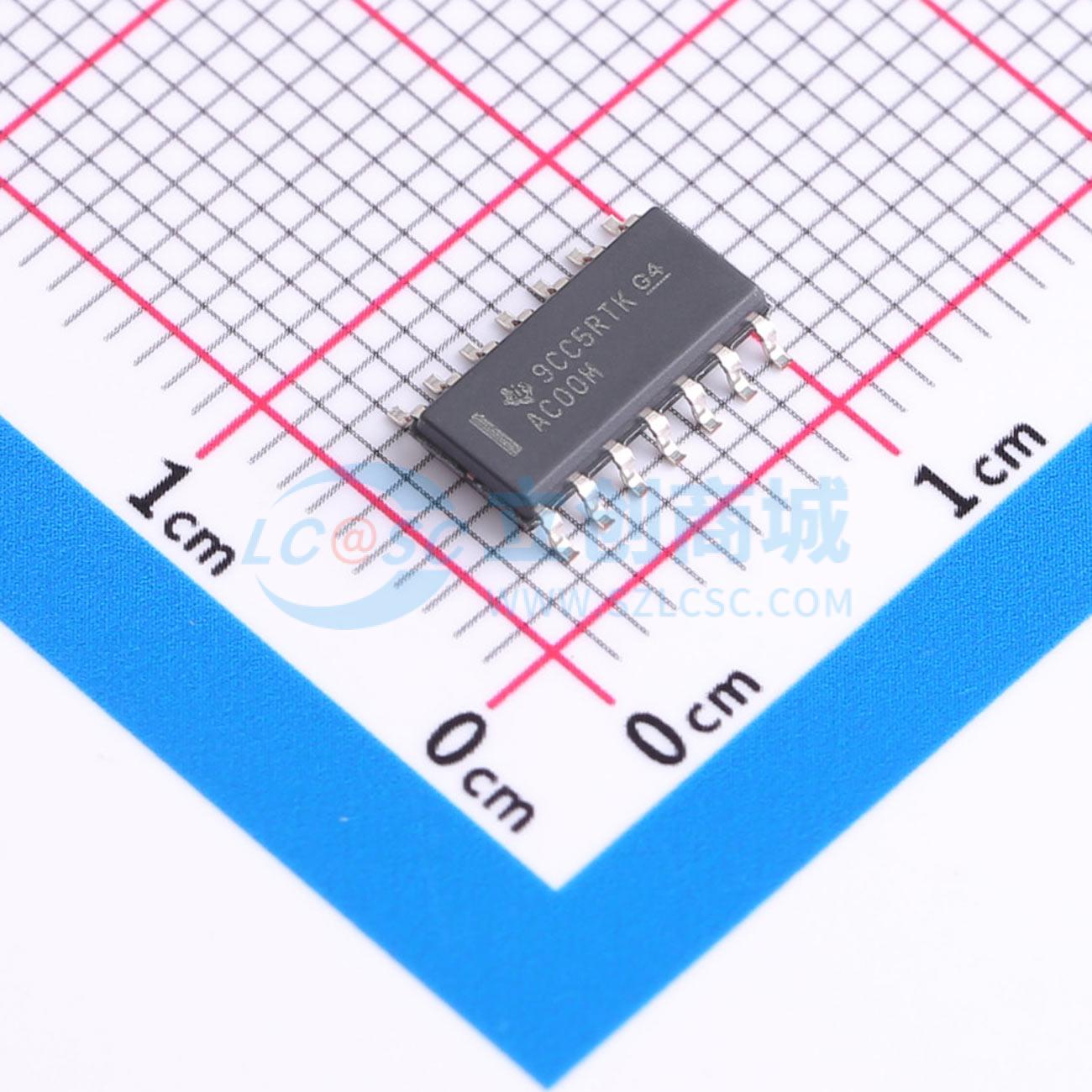

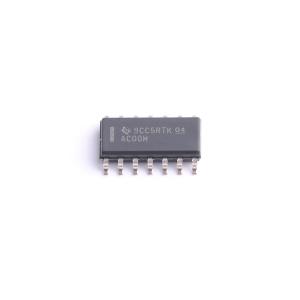

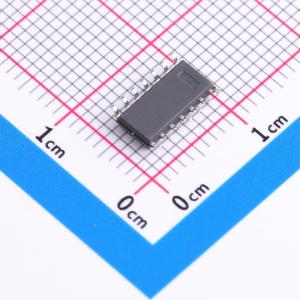

CD74AC00M96
四2输入正与非门
- 描述
- CD74AC00 4 通道、双输入、1.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC00M96
- 商品编号
- C2870544
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.2V~3.85V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 300mV~1.65V | |
| 输出高电平(VOH) | 1.4V；2.9V；4.4V | |
| 输出低电平(VOL) | 100mV；360mV~500mV | |
| 系列 | 74AC系列 | |
| 传播延迟(tpd) | 7.3ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - |
商品概述
AC00器件包含四个独立的2输入与非门，每个门在正逻辑中执行布尔功能，功能为Y等于A与B的非，也可表示为Y等于A非加B非，包含CD54AC00、CD74AC00两个系列，对应不同封装类型。
商品特性
- 工作电压范围1.5V~5.5V，在电源电压30占比下具有平衡噪声抗扰能力
- 可达到双极F、AS、S级速度，功耗显著降低
- 传输延迟平衡
- 输出驱动电流为±24mA
- 可扇出至15个F器件
- 采用抗可控硅闭锁的CMOS工艺和电路设计
- 可提供超过2kV的静电放电防护
- 最大额定参数：电源电压范围-0.5V~6V，输入钳位电流±20mA，输出钳位电流±50mA，连续输出电流±50mA，VCC或GND连续电流±100mA
- E封装热阻80℃/W，M封装热阻86℃/W，存储温度范围-65℃~150℃
- 所有未使用输入端必须接至VCC或GND，可保证器件正常工作
- 可实现最小50Ω传输线驱动能力（85℃）以及75Ω传输线驱动能力（125℃）
