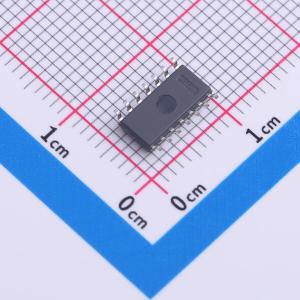

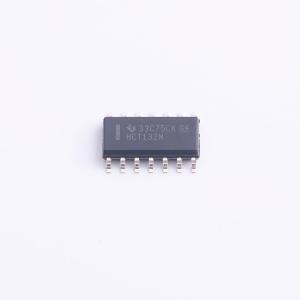

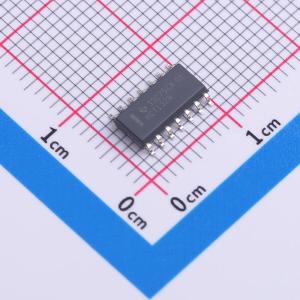

温馨提醒：图片仅供参考，商品以实物为准
CD74HCT132M96
带TTL兼容施密特触发器输入的四路2输入与非门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HCT132 具有施密特触发输入的 4 通道、双输入、4.5V 至 5.5V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HCT132M96
- 商品编号
- C2870547
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.9V~2.1V | |
| 输入低电平(VIL) | 500mV~600mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V | |
| 输出低电平(VOL) | 400mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 33ns@4.5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | 施密特触发器；TTL兼容CMOS | |
| 输出类型 | 推挽式 |
商品概述
CDx4HCT132是带有TTL兼容施密特触发输入的四路2输入与非门，该器件包含四个独立的2输入与非门，每个门在正逻辑中实现Y等于A与B的非的布尔函数。
商品特性
- 低电平输入最大值VIL(max) = 0.8V，高电平输入最小值VIH(min) = 2V
- 在输出低电平VOL、输出高电平VOH条件下，输入电流II ≤ 1μA
- 工作温度范围为-55℃~+125℃
- 兼容LSTTL输入逻辑
- 兼容CMOS输入逻辑
- 带缓冲输入
- 工作电压范围4.5V~5.5V
- 工作温度范围宽
- 最多可支持10个LSTTL负载的扇出
- 相比LSTTL逻辑IC功耗显著降低
- 采用平衡CMOS推挽输出结构
- 带有CMOS施密特触发输入
- 带有TTL兼容CMOS输入
- 带有钳位二极管结构
应用领域
- 告警防篡改检测电路
- S-R锁存器
