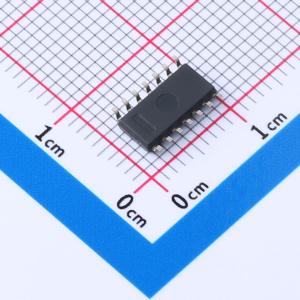

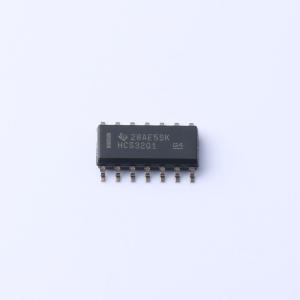

SN74HCS32QDRQ1
具有施密特触发输入的汽车类四路2输入或门
- 描述
- SN74HCS32-Q1 具有施密特触发输入的汽车类 4 通道、双输入、2V 至 6V、高速 (12ns) 或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCS32QDRQ1
- 商品编号
- C2870688
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.392克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 7.8mA | |
| 拉电流(IOH) | 7.8mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | 4V~4.3V；1.9V~1.998V；5.4V~5.75V | |
| 输出低电平(VOL) | 220mV~330mV；180mV~300mV；2mV~100mV | |
| 系列 | 74HCS系列 | |
| 传播延迟(tpd) | 12ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
此器件包含四个具有施密特触发输入的独立双输入或门。每个逻辑门以正逻辑执行布尔函数 Y = A + B。施密特触发输入可实现慢速或高噪声输入信号，低功耗，– ICC 典型值为 100nA，电压为 6V 时，输出驱动为 ±7.8mA。
商品特性
- 符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1：– 40℃ 至 +125℃ ，TA
- 器件 HBM ESD 分类等级 2
- 器件 CDM ESD 分类等级 C6
- 宽工作电压范围：2V 至 6V
