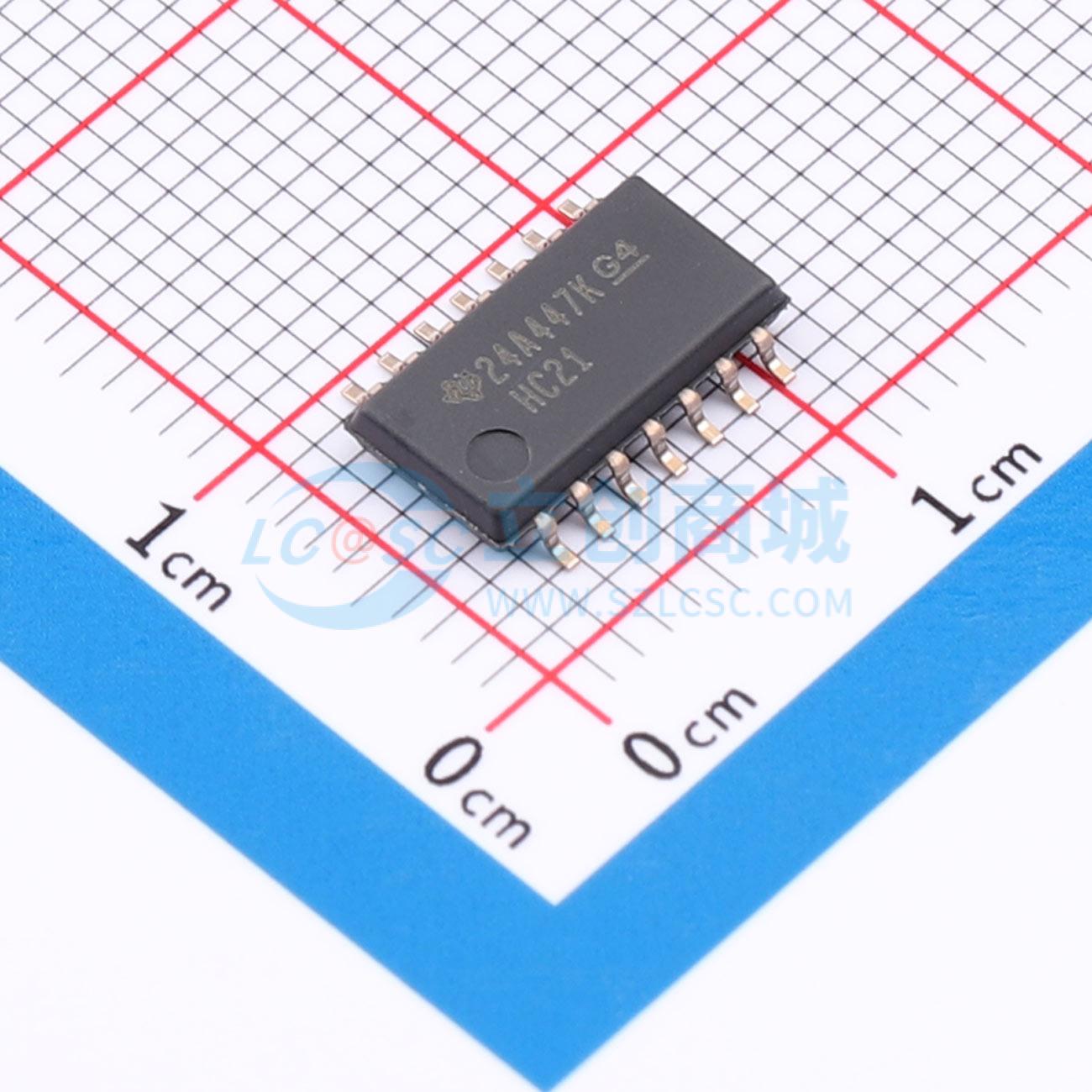

温馨提醒：图片仅供参考，商品以实物为准
SN74HC21NSR
双路四输入与门
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC21 2 通道、4 输入、2V 至 6V 5.2 mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC21NSR
- 商品编号
- C2870615
- 商品封装
- SO-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.350821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 2 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 20uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V；4.2V；3.15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.35V；1.8V；500mV | |
| 输出高电平(VOH) | 1.9V；5.48V；3.98V | |
| 输出低电平(VOL) | 100mV；330mV；330mV | |
| 系列 | 74HC | |
| 传播延迟(tpd) | 28ns@4.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 4 |
应用领域
- 结合电源良好的信号
- 使能数字信号
