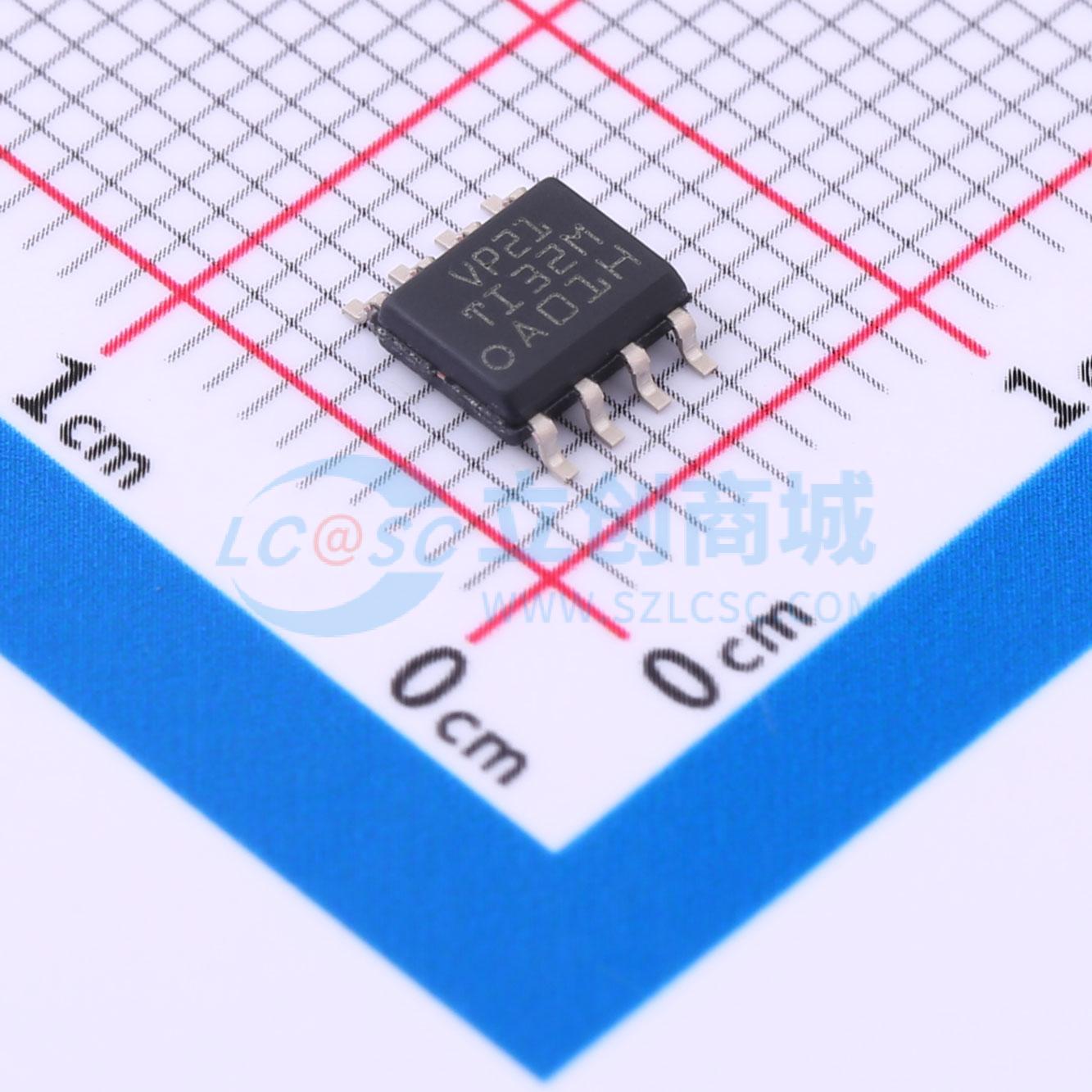

SN65HVD21DR

SN65HVD2x 系列收发器提供的性能远超过典型的RS-485 器件。除了满足 TIA/EIA‑485-A 标准的所有要求外，SN65HVD2x 系列可在扩展的共模电压范围内运行，具有高 ESD 保护、宽接收器迟滞和失效防护模式运行等特性。此系列器件适用于长线缆网络以及对于普通收发器而言环境过于恶劣的其他应用。 这些器件旨在通过多点双绞线电缆进行双向数据传输。

SN65HVD20 器件可为由多达 64 个节点组成的互连网络提供高信号传输速率（高达 25Mbps）。 SN65HVD21 器件可在中等数据速率（高达 5Mbps）下连接多达 256 个节点。通过控制驱动器输出压摆率，可提供可靠开关，实现整形转换，减少高频噪声发射。 SN65HVD22 器件具有受控的驱动器输出压摆率，可在发射敏感型应用中实现低辐射噪声，并通过长残桩提高信号质量。在高达 500kbps 的信号传输速率下，可连接多达 256 个 SN65HVD22 节点。 SN65HVD23 器件采用接收器均衡技术，可改善差分总线应用的抖动性能，在长达 160 米的电缆长度下，数据速率高达 25Mbps。 SN65HVD24 器件采用接收器均衡技术，可改善差分总线应用的抖动性能，在长达 1000 米的电缆长度下，数据速率为 1Mbps 至 10Mbps。 接收器包括一个失效防护电路，此电路可在输入信号丢失后的 250 微秒内提供一个高电平输出。信号丢失的较常见原因是电缆断开连接、线路短路或总线上没有任何发送器运行。此功能防止在这些故障状况下将噪声作为有效数据进行接收，可用于“线或”式总线信号传输。 SN65HVD2x 器件的额定工作温度范围为 –40°C 至 85°C。

• 共模电压范围（-20V 至 25V），是 TIA/EIA-485 标准要求范围的两倍以上
• 接收器均衡技术可支持更长的电缆和更高的信号传输速率 (SN65HVD2[3,4])
• 减少最多 256 个节点的单位负载
• 总线 I/O 保护超过 16kV HBM
• 失效防护接收器适用于开路、短路和总线空闲情况
• 低待机电源电流：1µA（最大值）
• 大于 100mV 的接收器迟滞

• 长电缆解决方案
• 工厂自动化
• 安全网络构建
• HVAC
• 严苛的电气环境
• 电力逆变器
• 工业驱动器
• 数字电机控制器
• 远程传感器和终端
• 工业过程控制
• 安检站
• 环境控制系统
