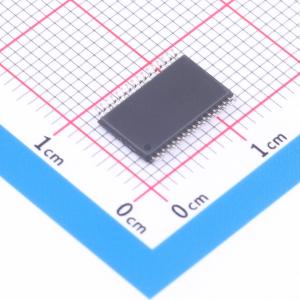

TAS5102DADR

TAS5102/TAS5103是集成式立体声数字放大器功率级，具备先进的保护系统。TAS5102/TAS5103能够驱动8Ω桥接负载（BTL），每通道功率高达20 W/15 W，输出端集成噪声低、总谐波失真加噪声（THD+N）性能低且待机功耗低。 使用德州仪器（TI）的芯片组（包括调制器（如TAS5086）和TAS5102/TAS5103）可以构建低成本、高保真的音频系统。该系统仅需一个简单的无源LC解调滤波器，即可实现高质量、高效率的音频放大，并符合已验证的电磁干扰（EMI）标准。这些器件需要两个电源，VREG为3.3 V，PVDD最高可达23 V。由于内置上电复位功能，TAS5102/TAS5103无需上电时序。这款数字放大器在8Ω负载下的效率超过90%，可使用更小的电源和散热片。 TAS5102/3在芯片上集成了创新的保护系统，可保护器件免受各种可能损坏系统的故障条件影响。这些保护功能包括短路保护、过流保护、欠压保护和过温保护。TAS5102/TAS5103采用了一种新的专有限流电路，可降低在高电平音乐瞬态期间器件关断的可能性。 这些器件的内置静电放电（ESD）保护能力有限。在存储或处理期间，应将引脚短接在一起，或将器件置于导电泡沫中，以防止MOS栅极受到静电损坏。

• 在18 V电压、8Ω BTL负载、10% THD+N条件下，输出功率为2x20 W（TAS5102需配备散热片）
• 在15.5 V电压、8Ω BTL负载、10% THD+N条件下，TAS5103输出功率为2x15 W
• 在13 V电压、8Ω BTL负载、10% THD+N条件下，输出功率为2x10 W
• 信噪比（A加权）>100 dB
• 在1 W功率下，THD+N <0.1%

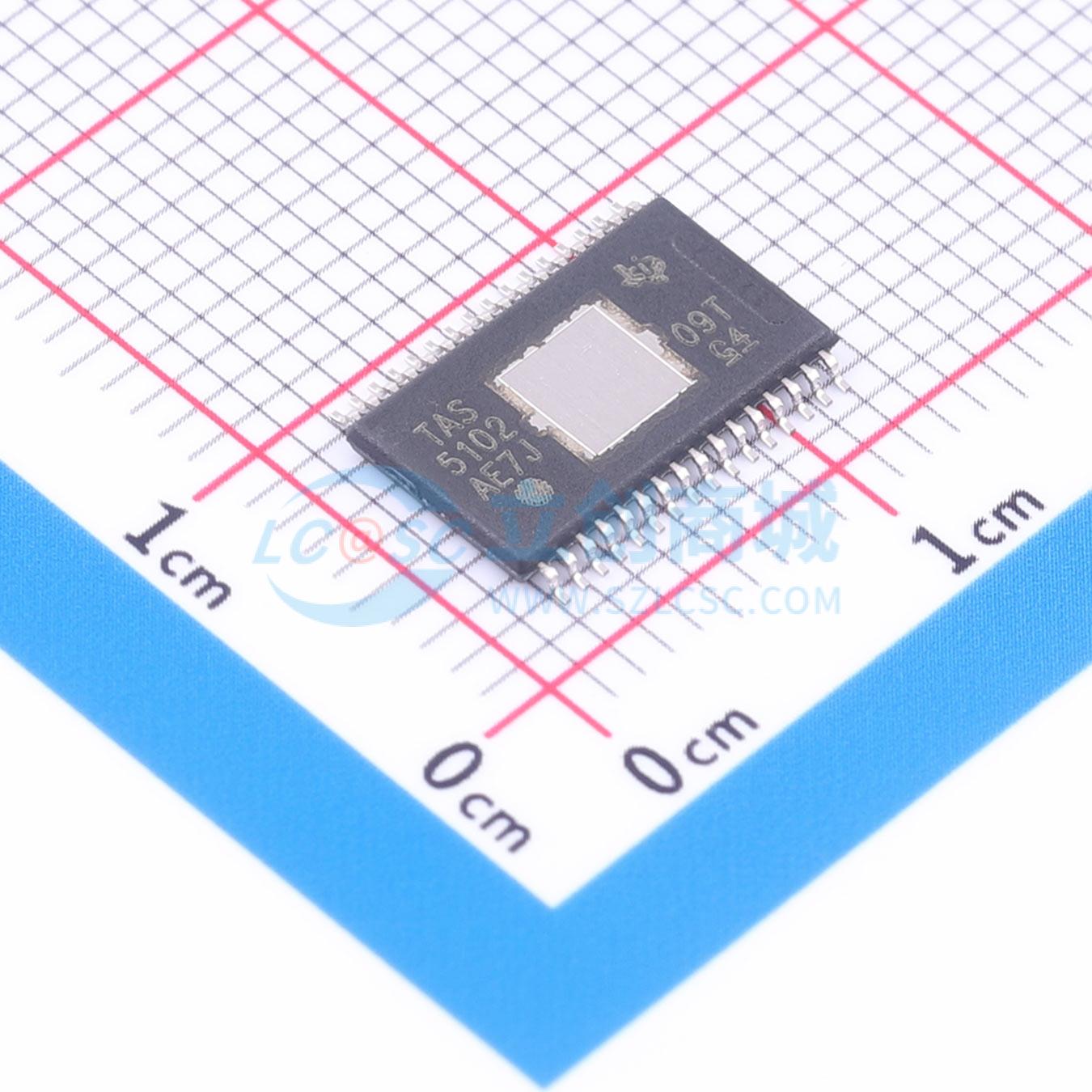

• 热增强型封装：32引脚HTSSOP – DAD（TAS5102，焊盘朝上） – DAP（TAS5103，焊盘朝下）
• 高效功率级（>90%），输出MOSFET导通电阻为180 mΩ
• PVDD电压范围宽，为8 V至23 V
• 上电复位功能，无需电源时序即可在上电时提供保护
• 集成自保护电路，包括欠压、过温、过流和短路保护
• 内置栅极驱动电源调节器
• 错误报告功能
• 与推荐的系统设计配合使用时，符合EMI标准

• 电视
• 迷你/微型音频系统
• DVD接收器
• 家庭影院
