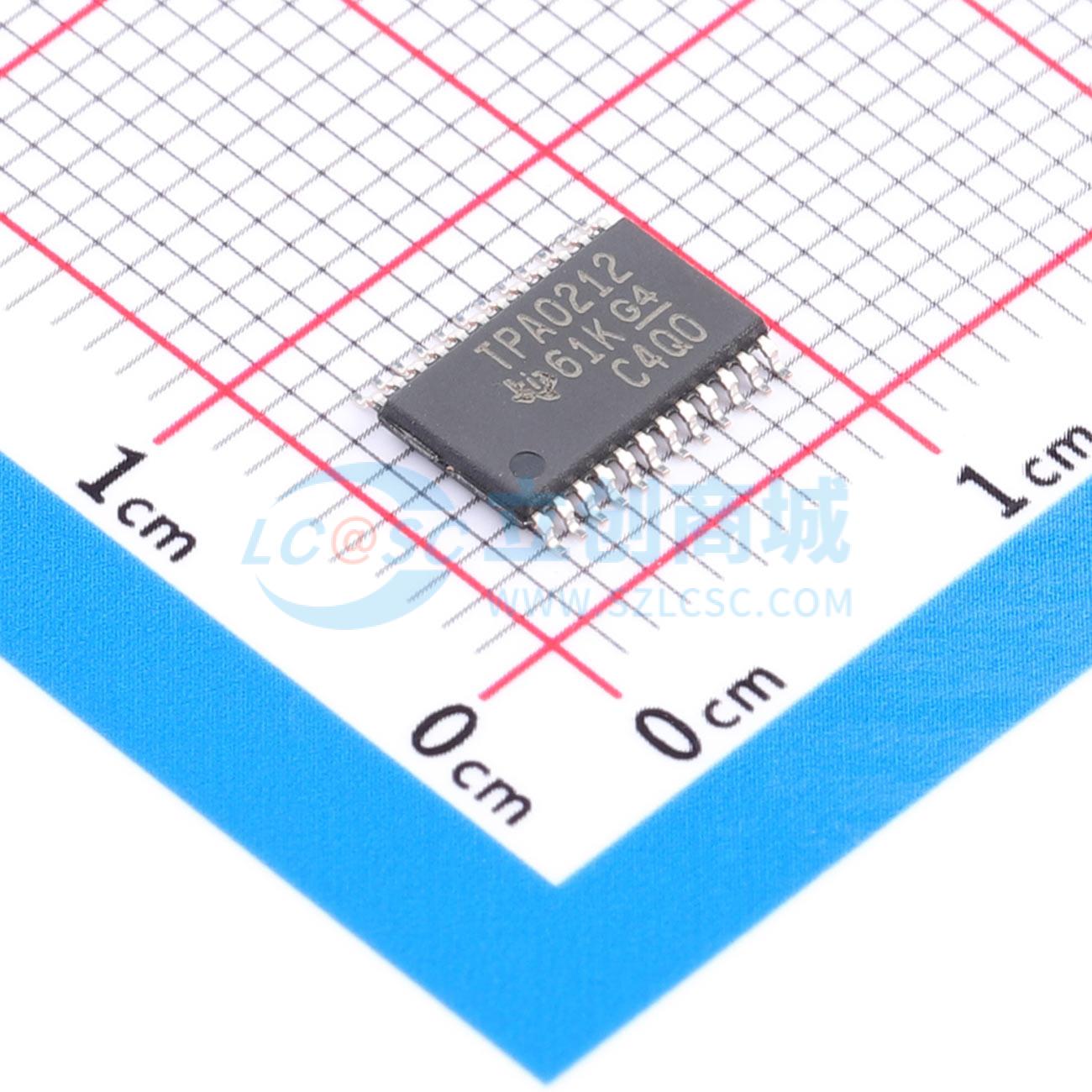

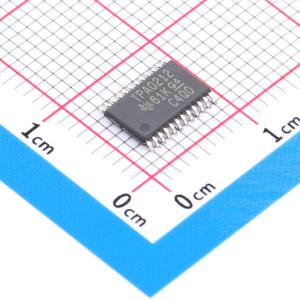

温馨提醒：图片仅供参考，商品以实物为准
TPA0212PWPR
2.6W立体声AB类音频功率放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPA0212 具有 27.6dB 增益设置的 2.6W 立体声、模拟输入 AB 类音频放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPA0212PWPR
- 商品编号
- C2870610
- 商品封装
- HTSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.183克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | AB类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | 2.6Wx2@3Ω | |
| 工作电压 | 4.5V~5.5V | |
| 总谐波失真+噪声(THD+N) | 0.65% |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 6mA | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 105dB | |
| 输入类型 | 差分；单端 | |
| 电源纹波抑制比(PSRR) | 77dB |
商品概述
TPA0212是一款采用24引脚热增强型TSSOP封装的立体声音频功率放大器，能够为每个声道的3Ω负载提供2.6W的连续RMS功率。该器件最大限度地减少了所需的外部元件数量，简化了设计，并为其他功能腾出了电路板空间。当为8Ω扬声器提供1W功率时，TPA0212在其指定频率范围内的总谐波失真加噪声（THD+N）低于0.65%。 该器件内置了集成式消噗声电路，几乎可以消除导致扬声器产生噪声的瞬态信号。 放大器增益通过两个端子（GAIN0和GAIN1）进行内部配置和控制。提供2、6、12和24V/V的BTL增益设置，而用于耳机驱动的SE增益始终配置为1V/V。内部输入多路复用器允许向放大器输入两组立体声信号。HP/LINE端子允许用户选择激活哪个多路复用器输入，无论放大器处于SE模式还是BTL模式。在笔记本电脑应用中，内部扬声器采用BTL驱动，而线路输出（通常为耳机驱动）需要采用SE模式，当SE/BTL输入激活时，TPA0212会自动切换到SE模式，此时增益降至1V/V。 TPA0212在正常工作期间仅消耗6mA的电源电流。节能的关断模式可将电源电流降至150μA。 PowerPAD封装（PWP）提供的热性能水平，以前只有TO - 220型封装才能实现。在多层PCB应用中，热阻很容易达到约35℃/W。这使得TPA0212能够在环境温度为85℃的情况下，为8Ω负载提供全功率输出。
商品特性
- 与PC 99台式机10kΩ负载线路输出兼容
- 内部增益控制，无需外部增益设置电阻
- 为3Ω负载提供2.6W/声道的输出功率
- 输入多路复用器选择端子
- PC蜂鸣声输入
- 消噗声电路
- 立体声输入多路复用器
- 全差分输入
- 低电源电流和关断电流
- 24引脚TSSOP PowerPAD表面贴装功率封装
