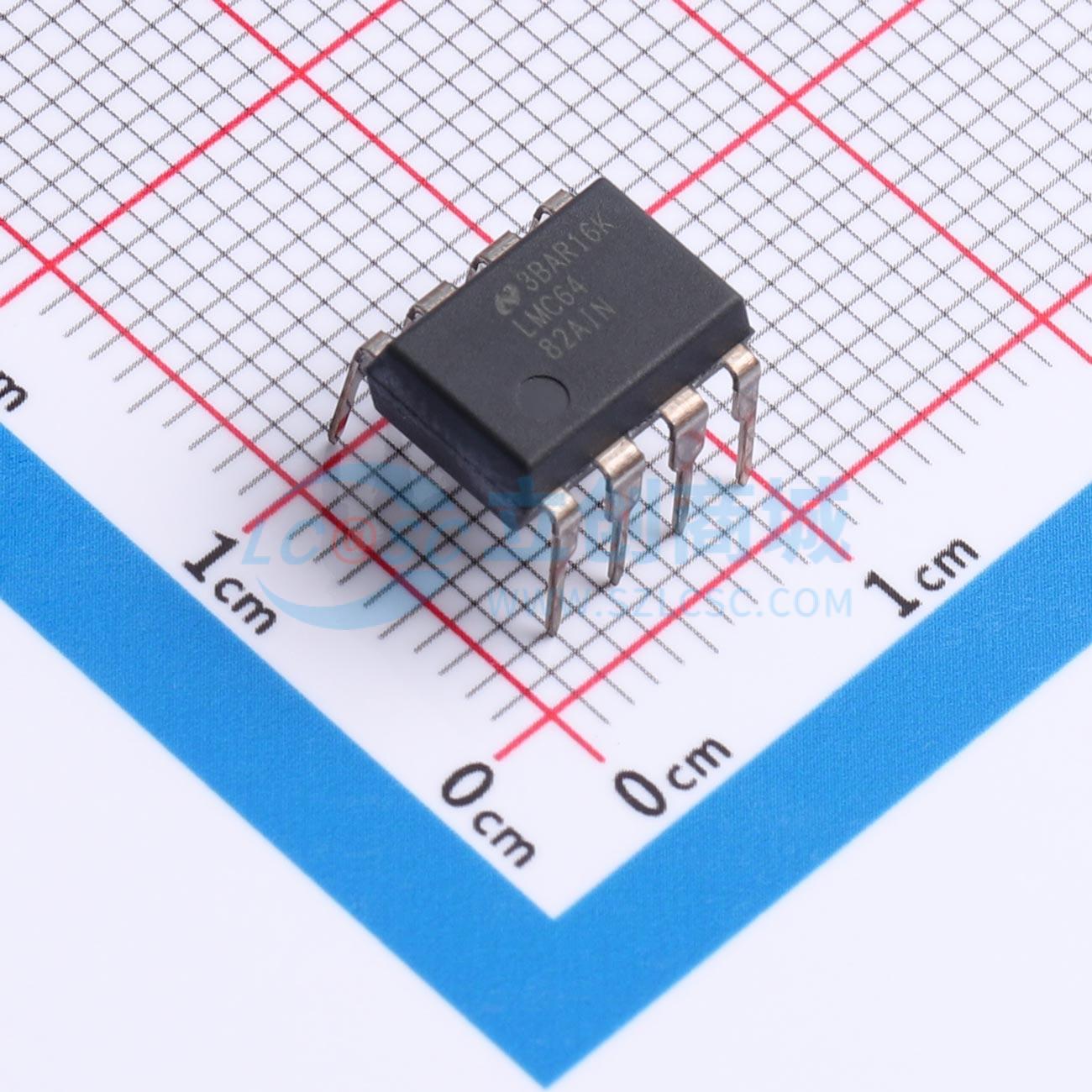

温馨提醒：图片仅供参考，商品以实物为准
LMC6482AIN/NOPB
CMOS双路轨到轨输入和输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMC6482 超低偏置电流、精密 CMOS 轨至轨输入和输出双通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC6482AIN/NOPB
- 商品编号
- C2870614
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 1.5MHz | |
| 输入偏置电流(Ib) | 0.02pA | |
| 输入失调电压(Vos) | 750uV | |
| 共模抑制比(CMRR) | 82dB | |
| 压摆率(SR) | 1.3V/us | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 700uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 3V~15.5V | |
| 最大电源宽度(Vdd-Vss) | 15.5V | |
| 噪声密度(eN) | 37nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.01pA |
商品概述
LMC6482和LMC6484(LMC648x)器件能够提供可扩展到两个电源轨的共模范围。这些器件不仅具备轨到轨性能，而且还可借助高CMRR提供出色的精度，从而在轨到轨输入放大器中独树一帜。这些器件非常适合需要大输入信号范围的系统，例如数据采集。LMC648x也是对使用有限共模范围放大器（如TLC272、TLC274、TLC277和TLC279）的电路的出色升级。 借助LMC648x的轨到轨输出摆幅，可在低电压和单电源系统中提供最大动态信号范围。对于低至600Ω的器件负载，轨到轨输出摆幅也能得到保证。由于LMC648x拥有指定的低电压和低功率耗散，因此特别适合使用电池供电的系统。 LMC648x器件采用PDIP、SOIC和VSSOP封装。
商品特性
- 轨到轨输入共模电压范围（额定温度范围）
- 轨到轨输出摆幅（在20mV电源轨以内，负载为100kΩ）
- 在3V、5V和15V电压下具有额定性能
- 出色的CMRR和PSRR：82dB
- 超低输入电流：20A
- 适用于2kΩ和600负载
- 经改进可替代TLC272、TLC277
应用领域
- 数据采集(DAQ)
- 点钞机
- 示波器(DSO)
- 数据中心内部互联（地铁）
- 宏远程无线电单元(RRU)
- 多参数患者监护仪
- 商用通信电源整流器
- 火车控制和管理
- 过程分析（pH、气体、浓度、力和湿度）
- 三相UPS
