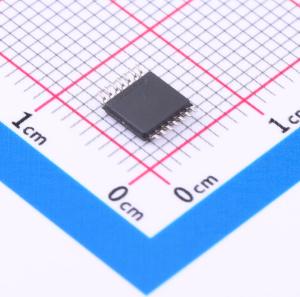

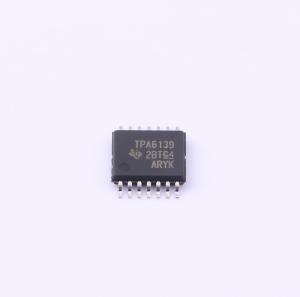

温馨提醒：图片仅供参考，商品以实物为准

TPA6139A2PWR

具有可编程固定增益的DirectPath 25-mW头戴式耳机放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPA6139A2 具有可编程增益的 25mW 立体声模拟输入耳机放大器
品牌名称: TI(德州仪器)
商品型号: TPA6139A2PWR
商品编号: C2870791
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

TPA6139A2PW是一款25 - mW无噼啪声立体声头戴式耳机驱动器，专为缩减组件数量、板级空间和成本而设计。对于那些将尺寸和成本作为关键设计参数的单电源电子产品而言，该器件是理想的选择。 TPA6139A2既不需要采用一个高于3.3 V的电源来产生其25 mW输出功率，也不需要一个分离轨电源。 TPA6139A2的设计运用了TI的DirectPath™专利技术，它集成了充电泵以产生一个负电源轨，可提供一个干净、无噼啪声的接地偏置输出。TPA6139A2能够向32 Ω负载输送25 mW驱动功率，以及向一个600 Ω负载提供2 Vrms电压。另外，DirectPath技术还允许去除昂贵的输出隔直流电容器。该器件具有固定增益单端输入和一个增益选择引脚。通过在该引脚上使用单个电阻器，设计人员就能够从13种内部可编程增益设定值中进行选择，以使线路驱动器与编解码器输出电平相匹配。此外，这款器件还削减了组件数量和板级空间。

商品特性

消除噼啪/喀哒声
免除输出隔直流电容器
采用3 V至3.6 V电源电压
低噪声及THD，SNR > 105 dB（在－1x增益条件下）
典型Vn < 15 μVms（在20 Hz ~ 20 kHz及－1x增益条件下）
THD + N < 0.003%（在10 × Ω负载及－1x增益条件下）
可向600 Ω负载输送25 mW功率
可向5 kΩ负载提供2 Vrms输出电压
单端输入和输出
可编程增益选择功能减少了元件数量
13x增益值
具有> 80 dB衰减的有源静音
具有短路保护及热保护功能
对输出提供了±8 kV HBM ESD保护

应用领域

PDP / LCD TV
Blu - ray Disc, DVD Players
迷你型/微型组合音响系统
声卡

优惠活动

购买数量

(2000个/圆盘，最小起订量 1 个)

个

起订量：1 个2000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	音频功率放大器
	功放类型	-
	扬声器通道数	双声道
	输出功率	25mWx2@32Ω
	工作电压	3V~3.6V
	总谐波失真+噪声(THD+N)	0.005%

	属性	参数值
	静态电流(Iq)	25mA
	工作温度	-40℃~+85℃
	信噪比	105dB
	输入类型	单端
	电源纹波抑制比(PSRR)	80dB
