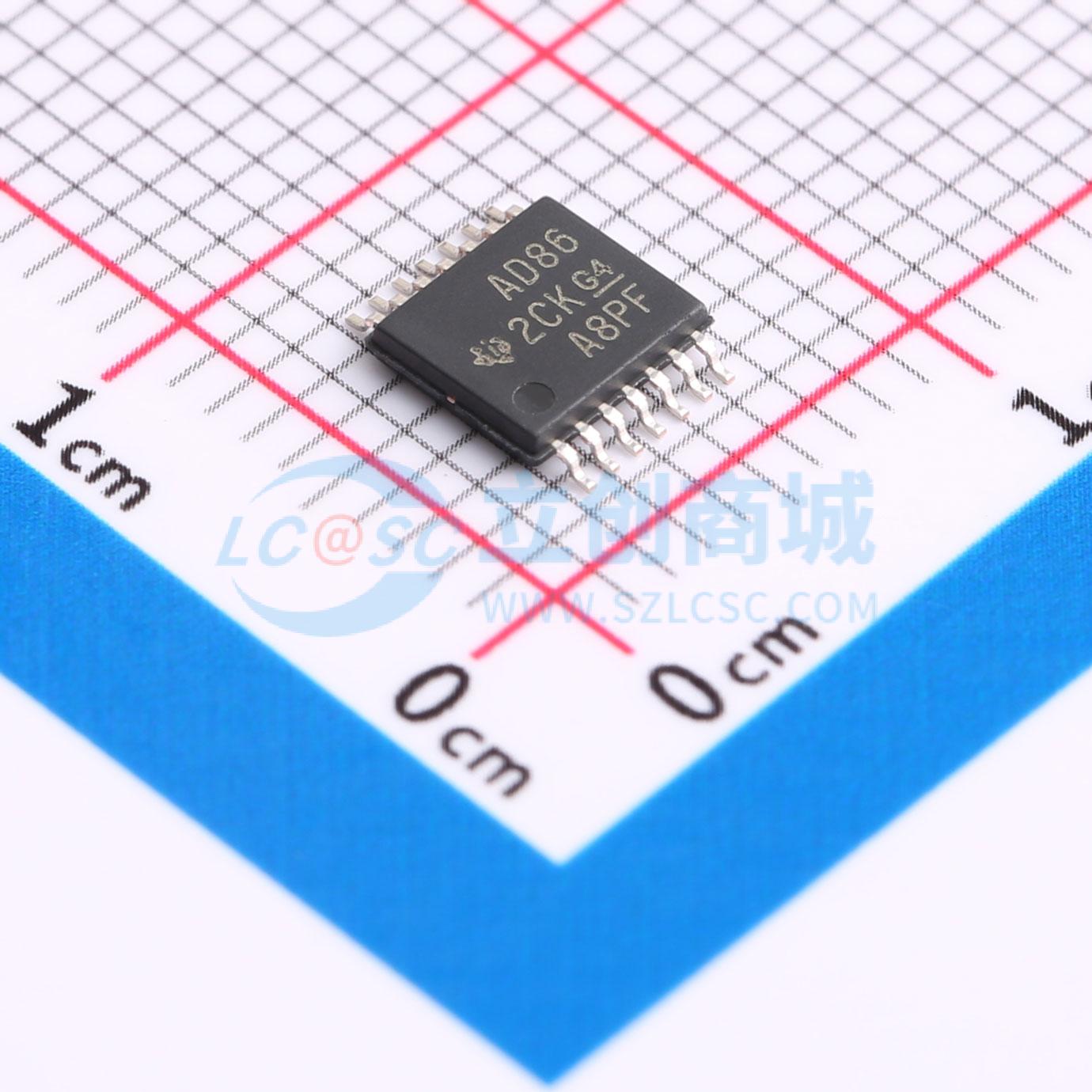

SN74ACT86PWR
四路2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ACT86 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ACT86PWR
- 商品编号
- C2870536
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 4uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.7V；4.7V | |
| 输出低电平(VOL) | 500mV | |
| 系列 | 74ACT系列 | |
| 传播延迟(tpd) | 9.5ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
ACT86器件是四路2输入异或门，采用正逻辑，可实现布尔函数Y = A ⊕ B 或 Y = ĀB + AB̄。
商品特性
- 工作电源电压范围为4.5V~5.5V
- 输入可承受电压最高可达5.5V
- 在5V电源下最大传输延迟tpd为10ns
- 输入与TTL电平兼容
- 提供多种封装规格
- 未使用输入必须接VCC或GND，以保证器件正常工作
- 最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V，输入钳位电流±20mA，输出钳位电流±20mA，连续输出电流±50mA，VCC或GND的连续电流±200mA，存储温度范围-65℃~150℃
- 各封装热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
应用领域
- 可用作真/补码元件：若一个输入为低电平，输出将复现另一个输入的原信号；若一个输入为高电平，输出将复现另一个输入的反相信号
- 可用作逻辑识别单元：当所有输入处于相同逻辑电平时，输出低电平有效
- 可用作偶校验单元：当偶数个输入有效时，输出低电平有效
- 可用作奇校验单元：当奇数个输入有效时，输出高电平有效
