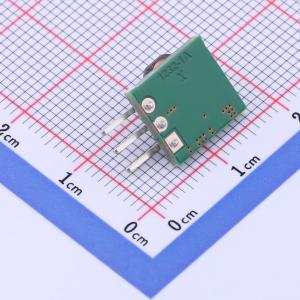

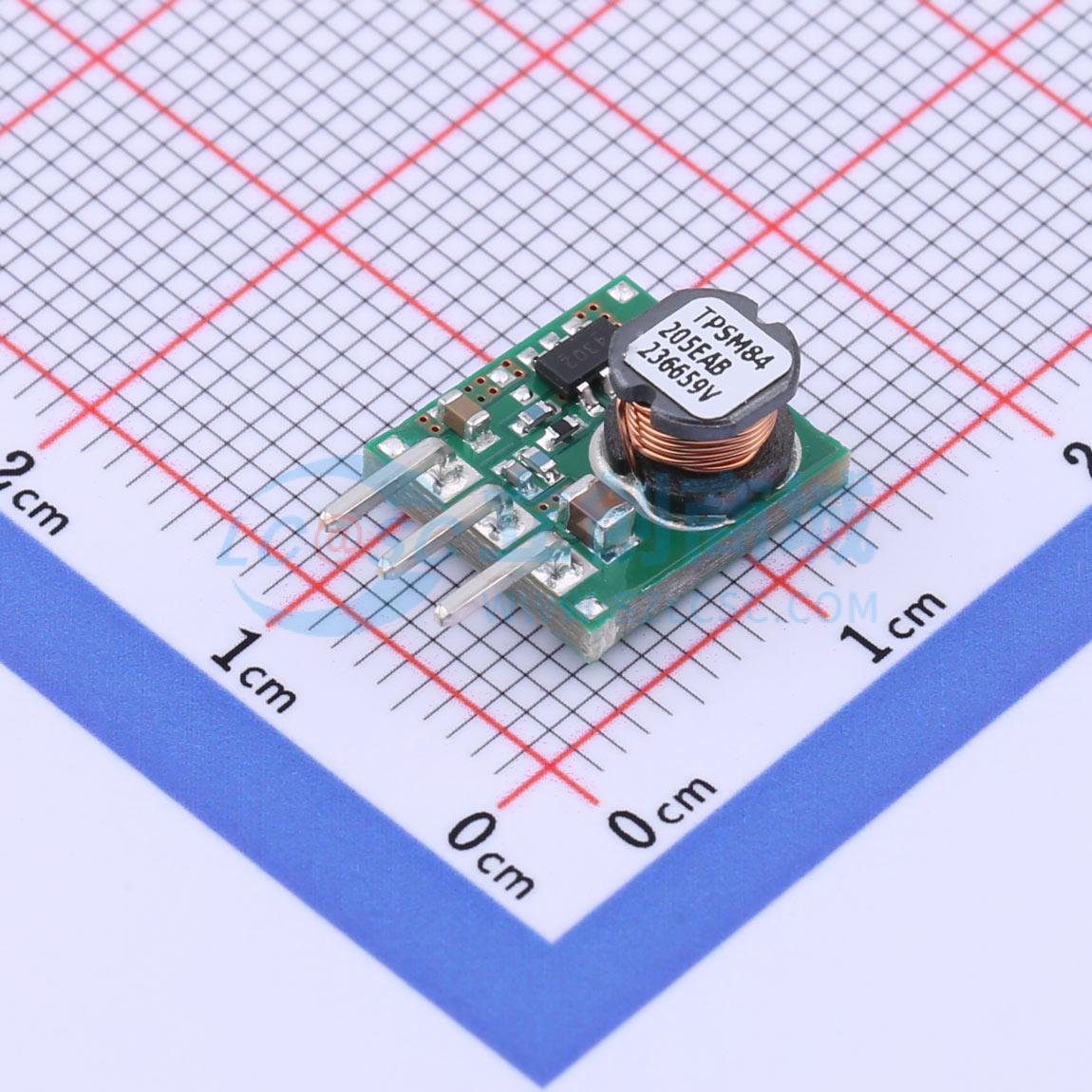

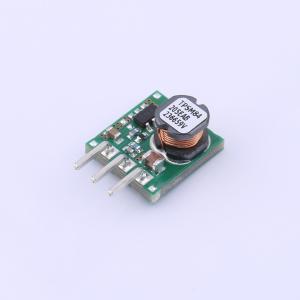

温馨提醒：图片仅供参考，商品以实物为准
TPSM84205EAB
1.5A、28V输入、TO-220电源模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 1.5A、28V 输入、5V 输出 TO-220 电源模块 3-SIP MODULE -40 to 125
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPSM84205EAB
- 商品编号
- C2870509
- 商品封装
- SIP-3
- 包装方式
- 托盘
- 商品毛重
- 2.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 7V~28V | |
| 输出电压精度 | ±3% | |
| 输出电压(Vout) | 5V | |
| 输出电流(最大值) | 1.5A |
| 属性 | 参数值 | |
|---|---|---|
| 转换效率 | 90% | |
| 最大容性负载 | 470uF | |
| 开关频率 | 400kHz | |
| 纹波噪声 | 15mVp-p | |
| 特性 | 过压保护；过流保护；过热保护 | |
| 工作温度 | -40℃~+85℃ |
商品概述
TPSM842xx 电源模块是一种简单易用的集成式电源解决方案，它将1.5A 直流/直流转换器与功率MOSFET、电感器和无源器件整合在一个3 引脚的穿孔插入式封装内。这套完备的电源解决方案只需要增加输入和输出电容器，省去了设计过程中的环路补偿和磁性元件选择。 借助标准TO-220 引脚，可在这一业界标准封装中更换为明显改善的线性稳压器。TPSM842xx 器件提供更高的效率而无需散热片。
商品特性
- 完全集成的电源解决方案
- 3 引脚TO-220 封装
- 效率高达95%
- 固定输出电压选项：3.3V、5V 和12V
- 400kHz 开关频率
- 高级Eco-mode™脉冲跨周期
- 预偏置输出启动
- 过流保护
- 输出过压保护
- 过热保护
- 工作结温范围：-40°C 至 +125°C
- 工作环境温度范围：-40°C 至 +85°C
- 符合EN55022 B 类辐射标准
- 使用TPSM84203 并借助WEBENCH®电源设计器创建定制设计方案
应用领域
- 12V 和24V 分布式电源总线供电
- 工业白色家电
- 消费类
- 音频机顶盒(STB)
- 数字电视(DTV)
- 打印机
