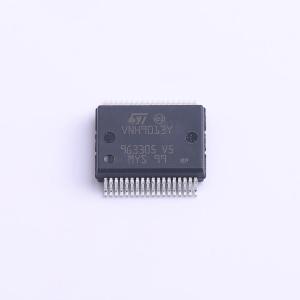

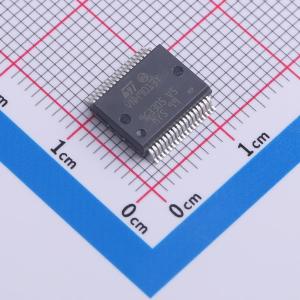

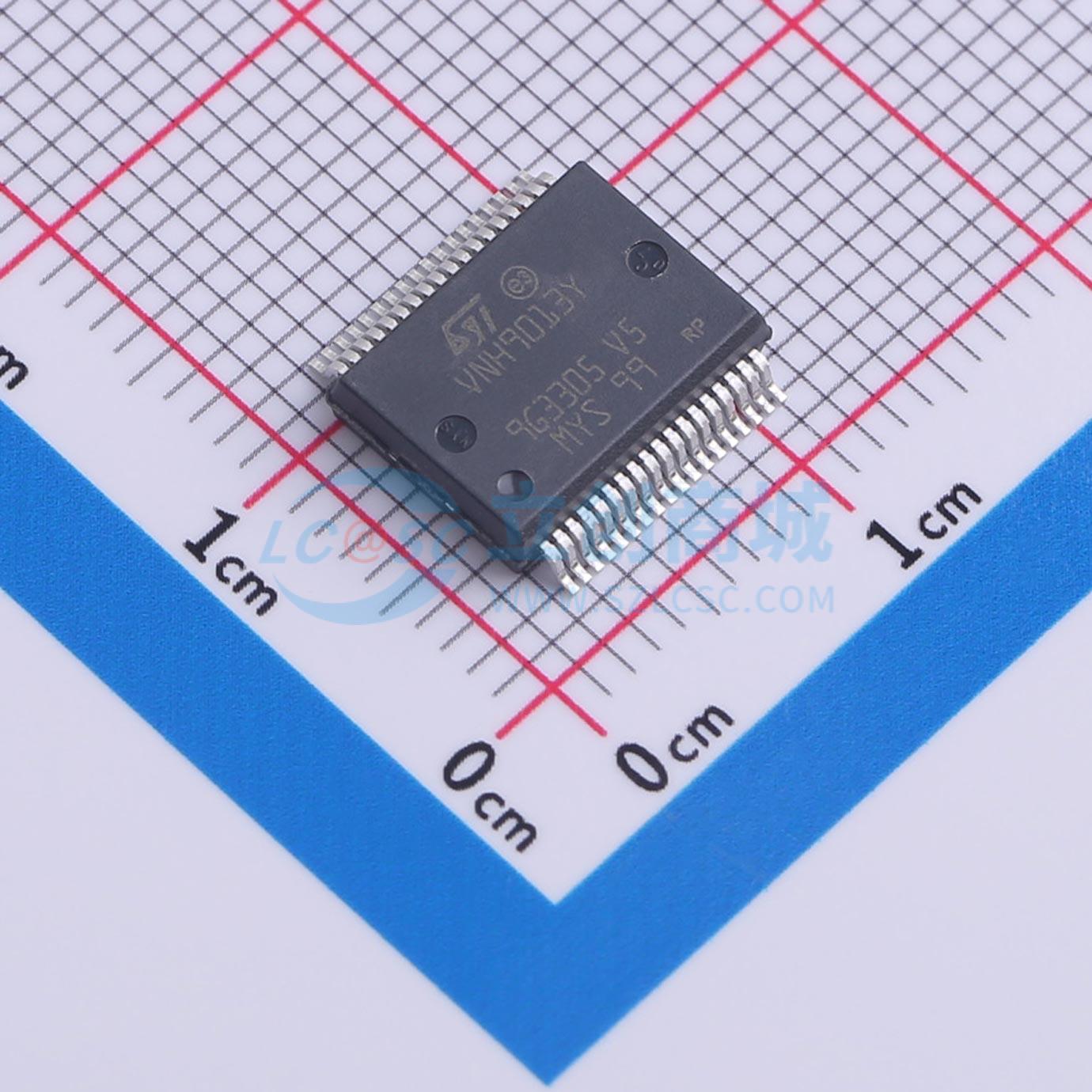

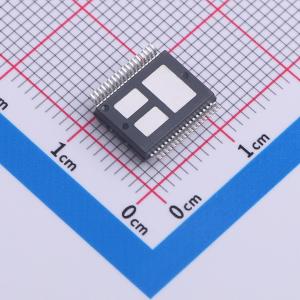

VNH9013YTR
汽车级集成H桥
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件是一款汽车级集成 H 桥，适用于驱动直流电机的广泛汽车应用。该器件集成了双通道和两个单通道 MOSFET。该器件采用广为人知且经过验证的专有 VIPower M0 - S9 技术设计，可在一个封装中集成 H 桥拓扑结构的四个不同通道
- 品牌名称
- ST(意法半导体)
- 商品型号
- VNH9013YTR
- 商品编号
- C2653449
- 商品封装
- PowerSSO-36-TP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 集成FET | 是 | |
| 峰值电流 | 80A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7V~28V | |
| 静态电流(Iq) | 100uA | |
| 工作温度 | -40℃~+150℃ |
商品概述
该器件是一款汽车级集成 H 桥，适用于驱动直流电机的广泛汽车应用。该器件集成了双通道和两个单通道 MOSFET。该器件采用知名且经过验证的专有 VIPower M0 - S9 技术设计，可在一个封装中集成 H 桥拓扑的四个不同通道。 此封装专为恶劣的汽车环境而设计，由于采用了外露裸片焊盘，因此具有更好的热性能。此外，其完全对称的机械设计在电路板层面具有出色的可制造性。 符合 AEC - Q100 标准 最大 VCC 电压：80 V 10 V 兼容输入 每桥臂 RDS(on)：典型值 13 mΩ 内置温度传感器：-8.1 mV/K 电源线杂散电感极低
商品特性
- 最大电流需根据电线能力设置
- 每桥臂：两个 BVdss 之和（高端开关 + 低端开关）；VCC > 40 V 时，整个桥必须关断
