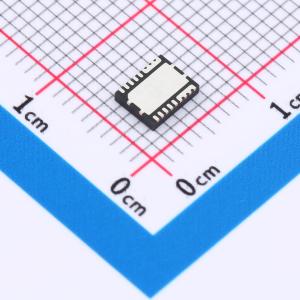

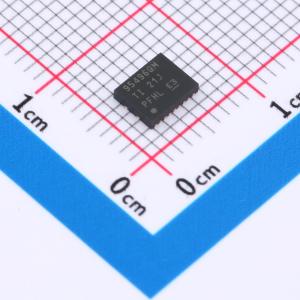

温馨提醒：图片仅供参考，商品以实物为准

CSD95496QVM

同步降压NexFET智能功率级

描述: CSD95496QVM 采用 4x5 SON 小型封装的 40A 同步降压 NexFET 智能功率级
品牌名称: TI(德州仪器)
商品型号: CSD95496QVM
商品编号: C2653459
商品封装: VSON-18-EP(4x5)
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

CSD95496QVM NexFET功率级是为高功率、高密度同步降压转换器应用而高度优化的设计。该产品将驱动IC和功率MOSFET集成在一起，以实现功率级开关功能。这种组合在4mm×5mm小外形封装中实现了大电流、高效率和高速开关能力。它还集成了精确的电流感应和温度感应功能，以简化系统设计并提高精度。此外，PCB占位面积经过优化，有助于减少设计时间并简化整个系统设计的完成。

商品特性

40A连续工作电流能力
20A时系统效率超过93%
高频操作（高达1.25MHz）
二极管仿真功能
温度补偿双向电流检测
模拟温度输出
故障监测
兼容3.3V和5V PWM信号
三态PWM输入
集成自举开关
优化死区时间以防止直通
高密度VSON 4mm×5mm占位面积
超低电感封装
系统优化的PCB占位面积
符合RoHS标准 – 无铅端子镀层
无卤

应用领域

多相同步降压转换器
高频应用
大电流、低占空比应用
负载点（POL）DC-DC转换器
内存和显卡
台式机和服务器VR12.x / VR13.x电压调节模块（VRM）
同步降压转换器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~16V
	输出电流	40A
	开关频率	1.25MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
