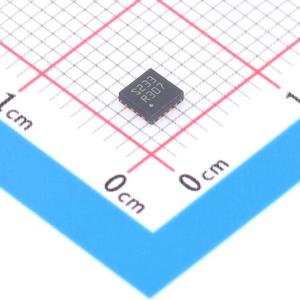

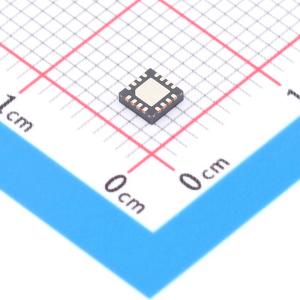

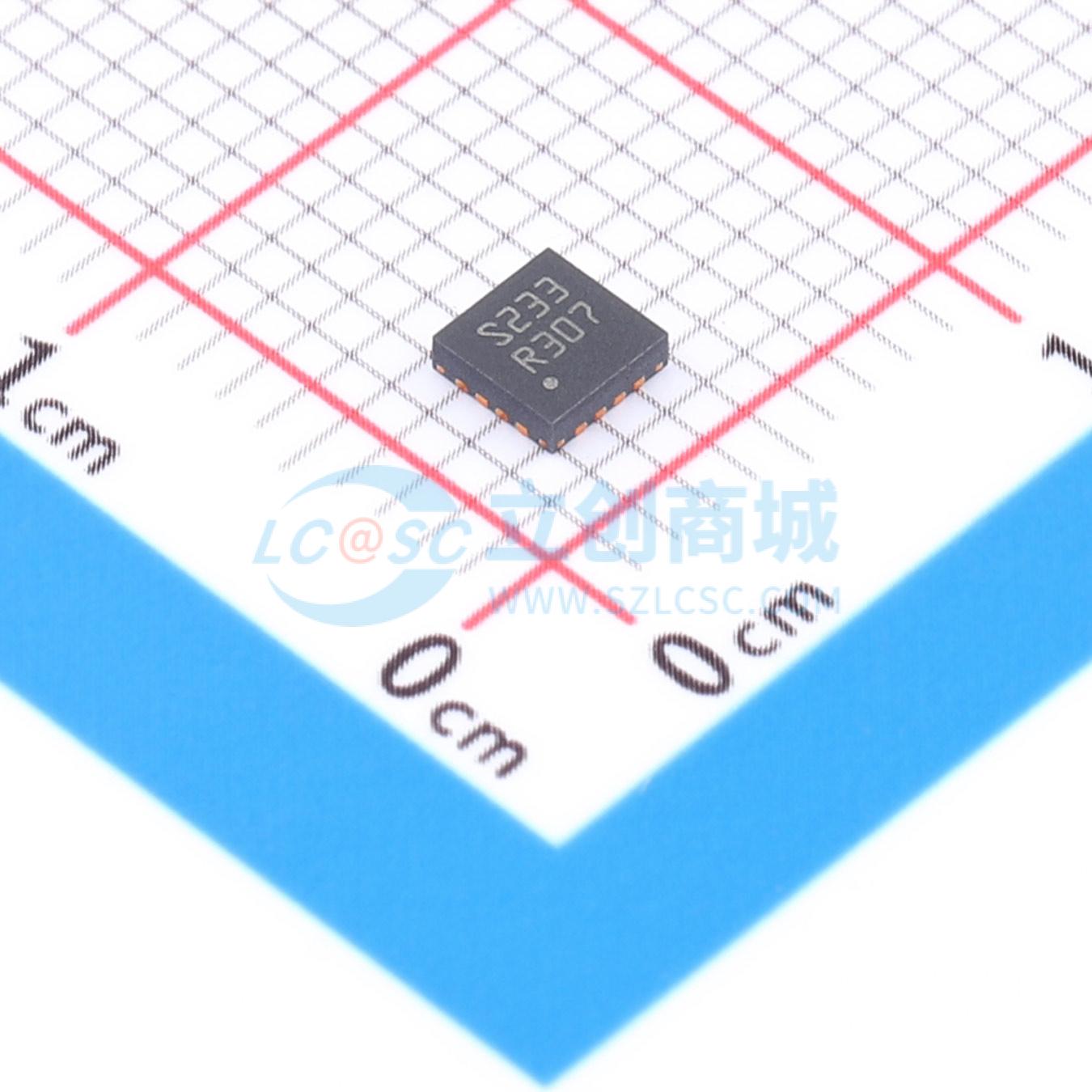

STSPIN233
低压三相三感测电机驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低压三相三路感应电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STSPIN233
- 商品编号
- C2653468
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.170046克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | - | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~10V | |
| 导通电阻 | 400mΩ | |
| 静态电流(Iq) | 80nA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+150℃ | |
| 功能特性 | - |
商品概述
STSPIN233器件是受保护的三重半桥电机驱动器。该器件提供低功耗模式，通过将STBY\RESET输入强制低于V_STBYL阈值来设置。当器件处于待机状态时，功率级被禁用（输出处于高阻抗），集成控制电路的电源被切断。当器件离开待机状态时，所有控制电路在上电条件下复位。三个半桥的输出通过逻辑输入直接驱动。器件内置电路保护每个功率输出免受过载和短路条件（对地短路、对VS短路和输出间短路）的影响。当触发过流或短路保护时，功率级被禁用，EN\FAULT输入通过集成开漏MOSFET强制拉低，使外部C_EN电容放电。
商品特性
- 工作电压1.8至10V
- 最大输出电流1.3Arms
- RDS(ON) HS + LS典型值0.4Ω
- 全保护集：非耗散过流保护、短路保护、热关断
- 支持三种分流传感拓扑
- 直接驱动，每个半桥有专用输入和使能引脚
- 待机功耗低于80nA，实现节能和长电池寿命
应用领域
- 电池供电的三相无刷电机应用，如：
- 无人机和便携式云台
- 便携式医疗保健产品
- 低压电子阀
- 便携式医疗设备
- 机器人
