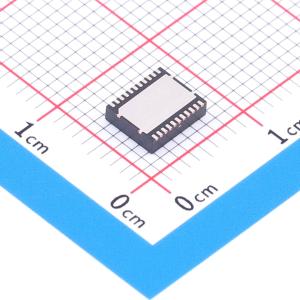

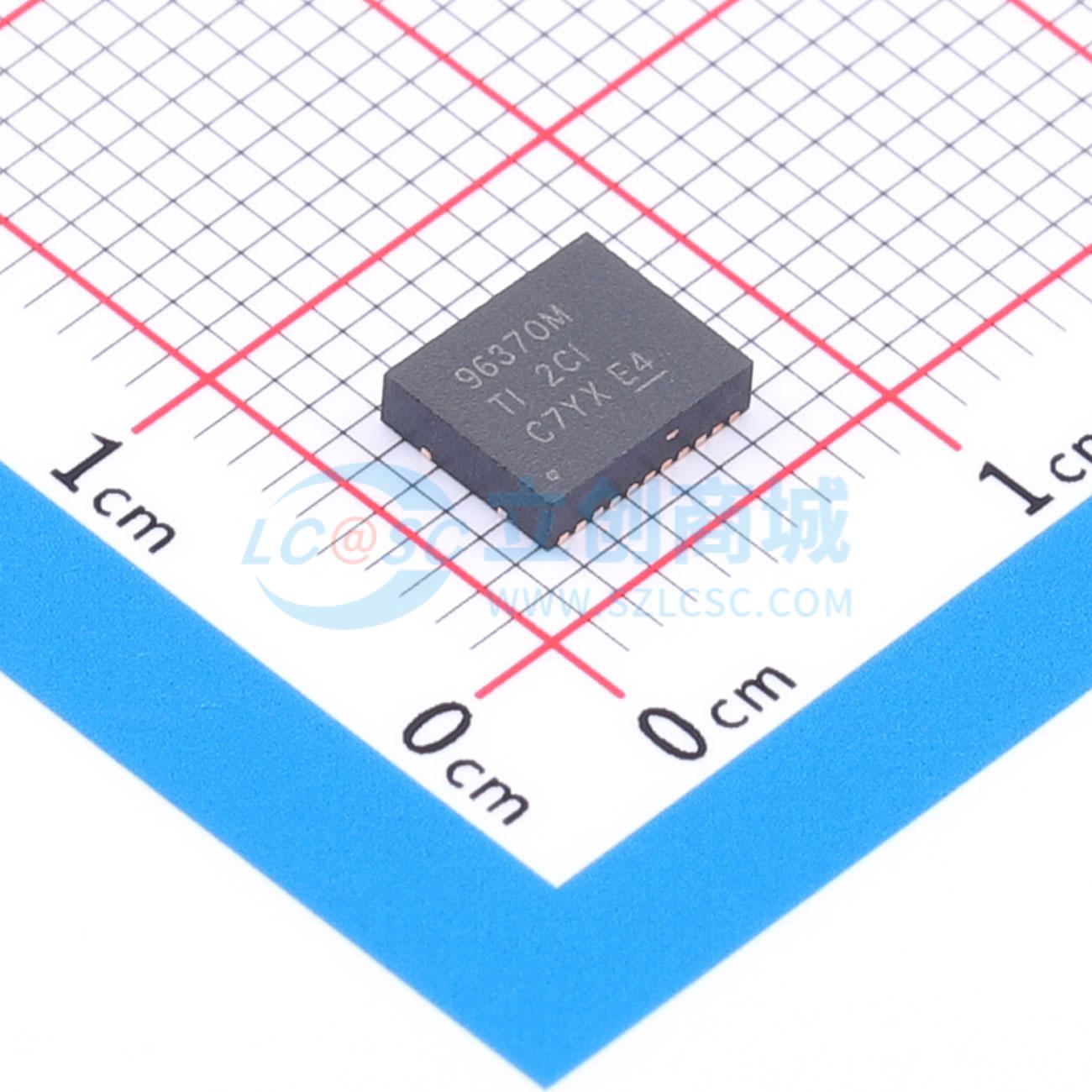

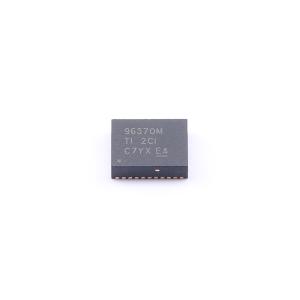

温馨提醒：图片仅供参考，商品以实物为准
CSD96370Q5M
降压型 40A 3.3V~13.2V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CSD96370Q5M 高频同步降压 NexFET™ 功率级
- 品牌名称
- TI(德州仪器)
- 商品型号
- CSD96370Q5M
- 商品编号
- C2653478
- 商品封装
- LSON-22-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.3V~13.2V | |
| 输出电流 | 40A | |
| 开关频率 | 200kHz~2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
CSD96370Q5M NexFET功率级是专为高功率、高密度同步降压转换器设计的优化方案。该产品集成了增强型栅极驱动器IC和功率模块技术，以实现功率级开关功能。这种组合造就了一款高电流、高效率、高速开关器件，并且由于其基于大面积接地的散热焊盘，在5mm×6mm的小型封装中提供了出色的散热解决方案。此外，PCB焊盘布局经过优化，有助于缩短设计时间并简化整个系统设计。
商品特性
- 25A时系统效率达90%
- 高频运行（最高2MHz）
- 采用功率模块技术
- 高密度 - SON 5mm×6mm封装尺寸
- 25A时功率损耗低至2.6W
- 超低电感封装
- 系统优化的PCB焊盘布局
- 兼容3.3V和5V PWM信号
- 三态PWM输入
- 集成自举二极管
- 预偏置启动保护
- 直通保护
- 符合RoHS标准 - 无铅端子镀层
- 无卤
应用领域
- 同步降压转换器
- 多相同步降压转换器
- 负载点（POL）DC - DC转换器
- 内存和显卡
- 台式机和服务器VR11.x及VR12 V - Core同步降压转换器
