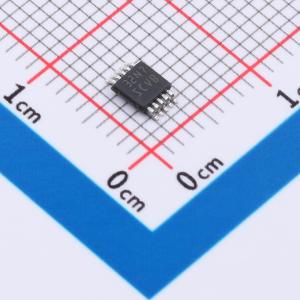

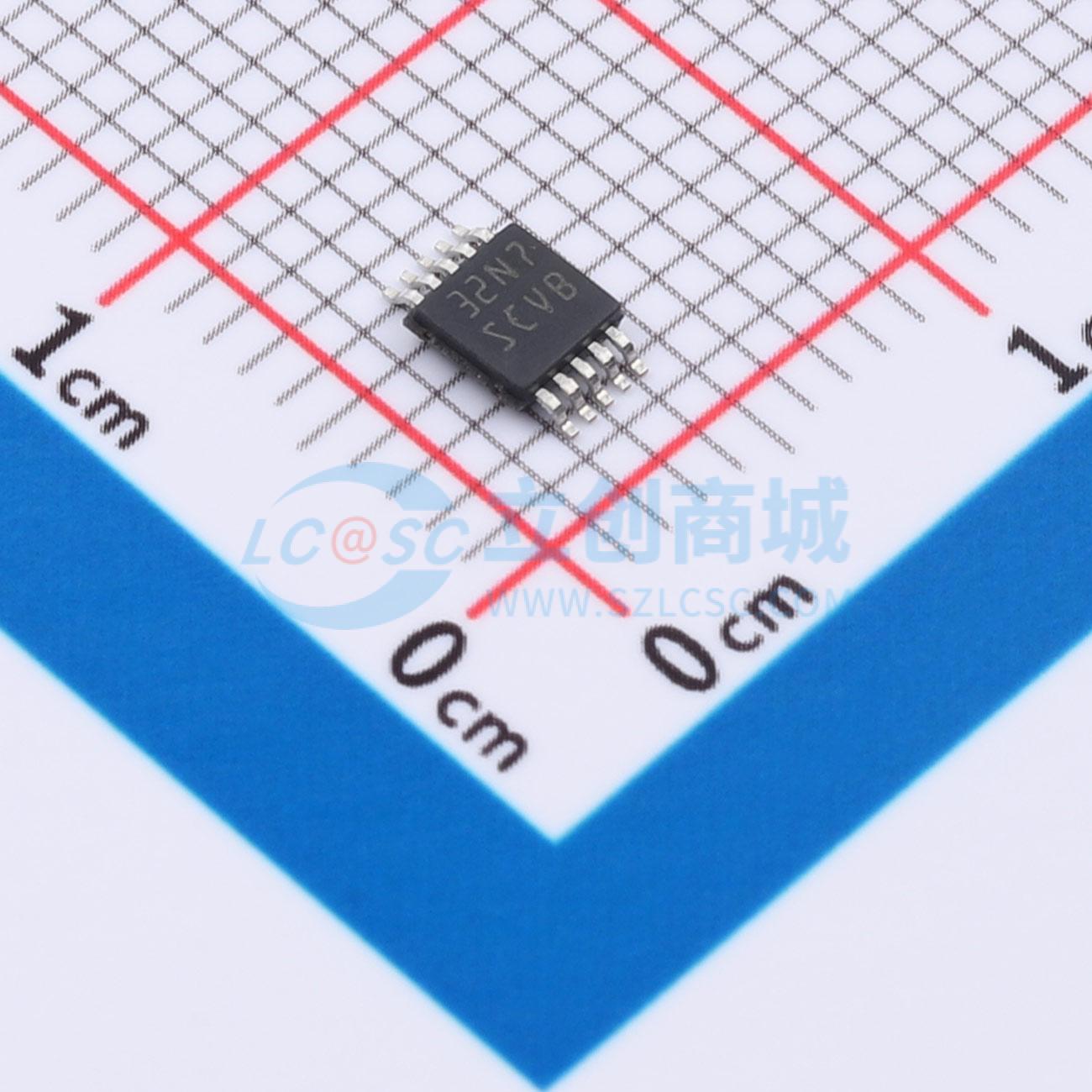

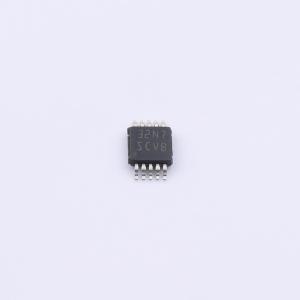

温馨提醒：图片仅供参考，商品以实物为准

LM5033MMX/NOPB

1.5A 15V~90V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: LM5033 100V 推挽电压模式 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: LM5033MMX/NOPB
商品编号: C2657936
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.06克(g)

商品参数

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	全桥式；半桥式；推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
	功能特性	频率同步；可调软启动；过流保护；打嗝限流

商品概述

LM5033高压PWM控制器具备实现推挽、半桥和全桥拓扑所需的所有特性。应用包括输出电压高度稳压的闭环电压模式转换器，或效率高于95%的开环直流变压器，如中间总线转换器（IBC）。该控制器提供两个具有指定死区时间的交替栅极驱动器输出。 LM5033包含一个启动稳压器，可在15 V至100 V的宽输入范围内工作。其他特性包括：精密电压基准输出、电流限制检测、远程关断、软启动、同步功能和热关断。这款高速IC的总传播延迟小于100 ns，且振荡器最高可工作在1 MHz。

商品特性

内部高压（100 V）启动稳压器
单电阻振荡器设置，可同步
精密基准输出、可调软启动、过流保护
直接光耦接口
1.5 A峰值栅极驱动器、热关断

应用领域

中间直流-直流总线转换器
电信电源转换器
工业电源转换器
42 V汽车系统

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	15V~90V
	输出电压	-
	输出电流	1.5A
	开关频率	200kHz；600kHz
	工作温度	-40℃~+125℃@(TJ)
