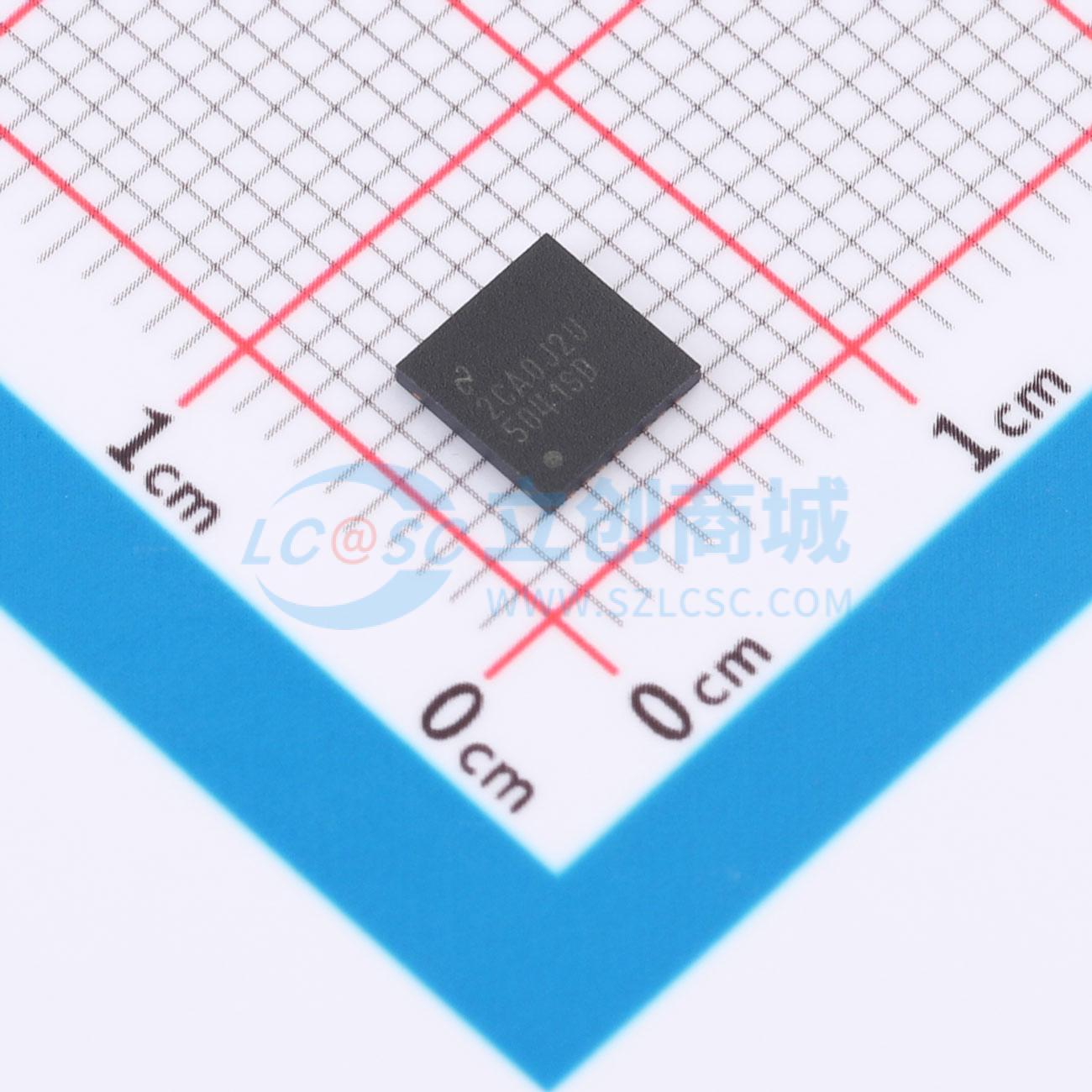

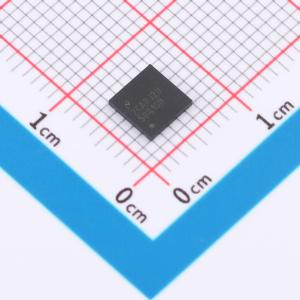

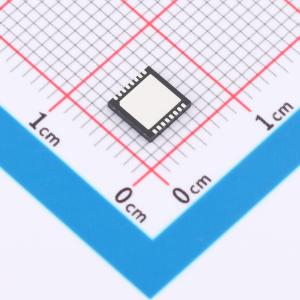

温馨提醒：图片仅供参考，商品以实物为准
LM5041SD/NOPB
LM5041SD/NOPB
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5041 具有断续模式的级联 PWM 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5041SD/NOPB
- 商品编号
- C2657962
- 商品封装
- WSON-16-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 15V~90V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 200kHz；600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 半桥式；推挽式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | - |
商品概述
LM5041 PWM控制器具备实现电流馈电或电压馈电推挽式或桥式电源转换器所需的所有特性。这些“级联”拓扑结构非常适合多输出和高功率应用。LM5041的四个控制输出包括：降压级控制（HD和LD）以及推挽控制输出（PUSH和PULL）。推挽输出以降压级开关频率的一半、标称50%占空比驱动，并且可以配置为指定的重叠时间（用于电流馈电应用）或指定的双关断时间（用于电压馈电应用）。推挽级MOSFET可以直接由内部栅极驱动器驱动，而降压级则需要一个外部驱动器，如LM5102。LM5041包含一个高压启动稳压器，可在15V至100V的宽输入范围内工作。该PWM控制器设计用于高速应用，包括高达1MHz的振荡器频率范围和小于100ns的总传播延迟。其他特性包括：线路欠压锁定（UVLO）、软启动、误差放大器、精密电压基准和热关断。
商品特性
- 内部启动偏置稳压器
- 可编程线路欠压锁定（UVLO），带可调迟滞
- 电流模式控制
- 带基准的内部误差放大器
- 双模式过流保护
- 前沿消隐
- 可编程推挽重叠或死区时间
- 内部1.5A推挽栅极驱动器
- 可编程软启动
- 带同步功能的可编程振荡器
- 精密基准
- 热关断
应用领域
- 电信电源转换器
- 工业电源转换器
- 多输出电源转换器
- ±42V汽车系统
