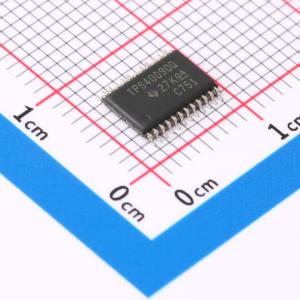

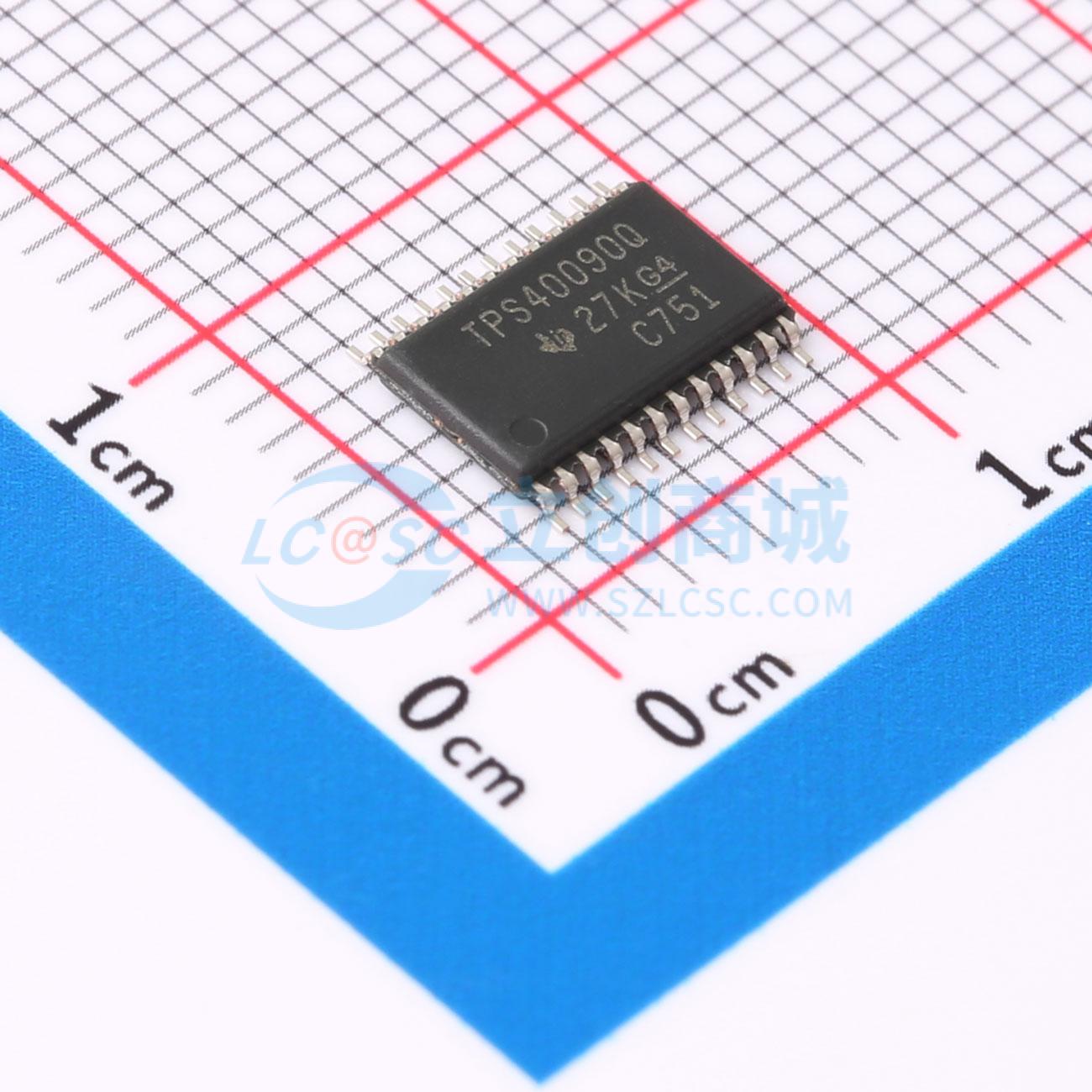

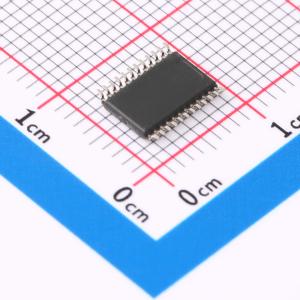

TPS40090QPWRQ1
高频多相控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS40090-Q1 汽车类 4.5V 至 15V 多相同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS40090QPWRQ1
- 商品编号
- C2658009
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~15V | |
| 输出电压 | 700mV~3.3V | |
| 开关频率 | 100kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品特性
- 适用于汽车应用
- 双相、三相或四相工作模式
- 5V至15V工作电压范围
- 可编程开关频率高达每相1MHz
- 具有强制电流共享功能的电流模式控制（1）1%内部0.7V参考电压
- 电阻分压器设置输出电压
- 真正的远程感应
- 差分放大器
- 电阻或DCR电流检测
- 电流检测故障保护
- 可编程负载线
- 与UCC37222兼容
- 预测门驱动技术驱动器
- 24引脚节省空间的TSSOP封装
- 二进制输出（1）专利待批
应用领域
- 互联网服务器
- 网络设备
- 电信设备
- 直流电源分布式系统
