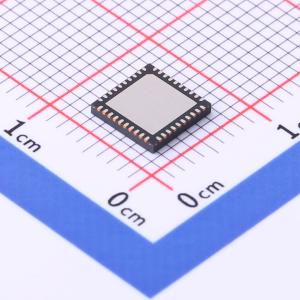

温馨提醒：图片仅供参考，商品以实物为准

TPS40428RHAR

支持自适性电压调节（AVS）总线的双路输出、双相、堆栈式PMBus同步降压无驱动器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS40428 双输出、两相、可堆叠 PMBus 同步降压无驱动器控制器
品牌名称: TI(德州仪器)
商品型号: TPS40428RHAR
商品编号: C2658024
商品封装: VQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

TPS40428 器件是一款 PMBus 同步降压无驱动器控制器。其出厂默认设置的工作模式为智能功率模式，在进行 PMBus 编程并重启电源之后即可在非智能功率模式下工作。该器件可配置为双路输出或双相操作。而且该器件最多可堆叠 4 个相位，支持高达 120A 的负载电流。2 相、3 相或 4 相交错式相移可减少输入和输出波纹，从而减小输入和输出电容。它的宽输入电压范围可支持 5V 和 12V 中间电源总线。基准电压精度达 0.5%，可满足现代专用集成电路(ASIC) 对于精准电压的需求。根据 PMBus 标准，TPS40428 器件可对基准电压、故障限制、UVLO 阈值、软启动时间以及接通和关断延迟进行编程。此外，该器件还实现了精准的测量系统，用于监视各通道的输出电压、电流和温度。

商品特性

出厂默认为智能功率模式（与德州仪器(TI) 的 CSD95378B 智能功率级兼容并且与出厂默认为智能功率模式的 TPS40425 引脚对引脚等效）
单电源运行：4.5V 至 20V
VOUT 为 0.6V
双路或多相同步降压控制器
独立的高速 AVS 接口
快速瞬态响应最多可堆叠四相位– 2 相、3 相或 4 相交错式相移–精准电流均流
PMBus 接口功能– 2mV 步长的边界上升/下降–可编程故障限制和响应– ±0.8% VOUT–精准电流监视–智能功率模式下的 ±3°C 外部温度监视– 可编程欠压闭锁(UVLO) 开/关阈值–可编程软启动时间、接通延迟和关断延迟
用于存储定制配置的片载非易失性存储器(NVM)
-40°C 到 125°C 温度范围内的基准电压为 0.6V，精度为 0.5%
可编程 fSW，范围从 200kHz 到 1.5MHz
支持预偏置输出
差分远程感应
与外部时钟同步
过流/过压/欠压/过热(OC/OV/UV/OT)故障保护
40 引脚，6mm x 6mm，QFN 封装

应用领域

无线基础设施
交换机/路由器
联网/服务器/存储

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~20V
	输出电压	500mV~1.5V
	开关频率	200kHz~1.5MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	2
	拓扑结构	降压式
	开关管(内置/外置)	外置
	输出类型	可调
