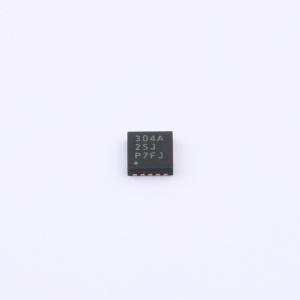

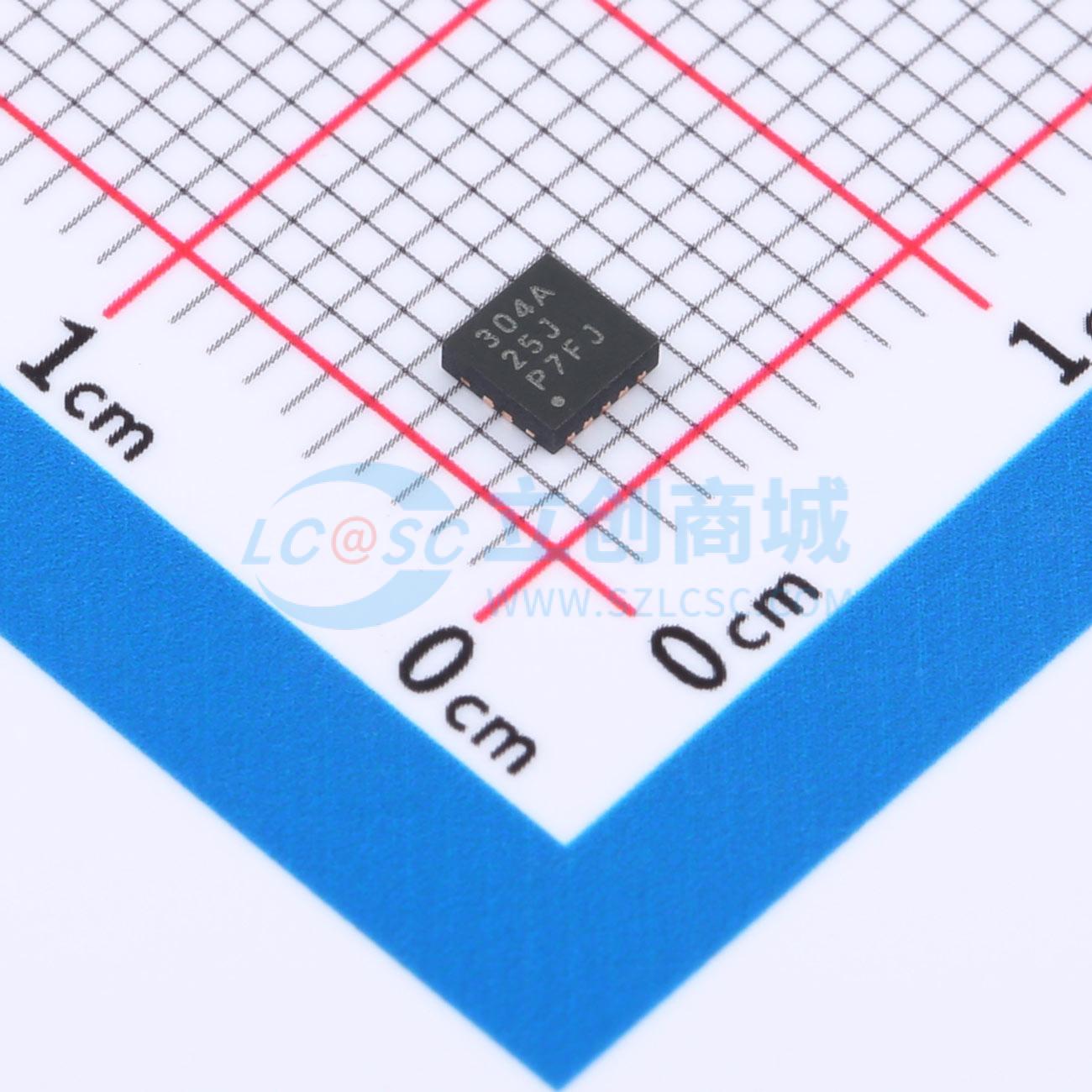

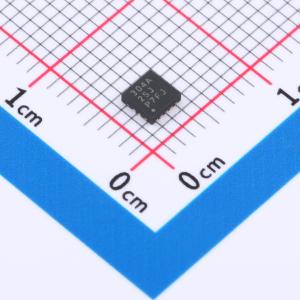

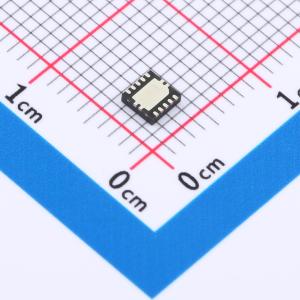

温馨提醒：图片仅供参考，商品以实物为准
TPS40304ADRCR
3V至20V输入同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS40304A 具有 FSS 和宽工作温度范围的 3V 至 20V、25A、600kHz 同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS40304ADRCR
- 商品编号
- C2658074
- 商品封装
- VSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~20V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
TPS40304A是一款成本优化的同步降压控制器，输入电压范围为3 V至20 V。该控制器采用电压模式控制架构，并具备输入电压前馈补偿功能，可对输入电压变化做出即时响应。开关频率固定为600 kHz。 扩频功能可使开关频率产生抖动，显著降低电磁干扰（EMI）峰值噪声，更易于满足EMI标准。 TPS40304A具备多种用户可编程功能，包括软启动、过流保护（OCP）阈值和环路补偿。 OCP阈值可通过一个连接在LDRV引脚与电路地之间的外部电阻进行编程。上电初期，TPS40304A进入校准周期，测量LDRV引脚电压，并设置内部OCP电压阈值。工作期间，将编程设定的OCP电压阈值与低端场效应管（FET）导通时的压降进行比较，以判断是否发生过流情况。若发生过流，TPS40304A将进入关断和重启循环，直至故障排除。
商品特性
- 输入电压范围：3 V至20 V
- 固定600 kHz开关频率
- 高端和低端FET导通电阻（RDS(on)）电流检测
- 可编程热补偿OCP阈值
- 可编程软启动
- 591 mV、±1%参考电压
- 电压前馈补偿
- 支持预偏置输出
- 扩频功能
- 145℃热关断保护
- 10引脚、3 mm × 3 mm SON封装，散热焊盘接地
应用领域
- 负载点（POL）模块
- 打印机
- 数字电视、电信设备
