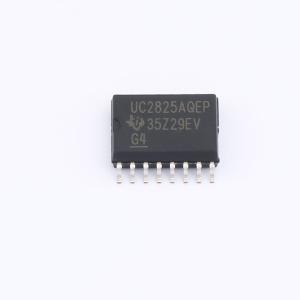

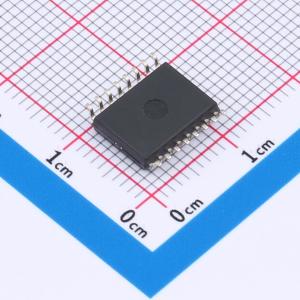

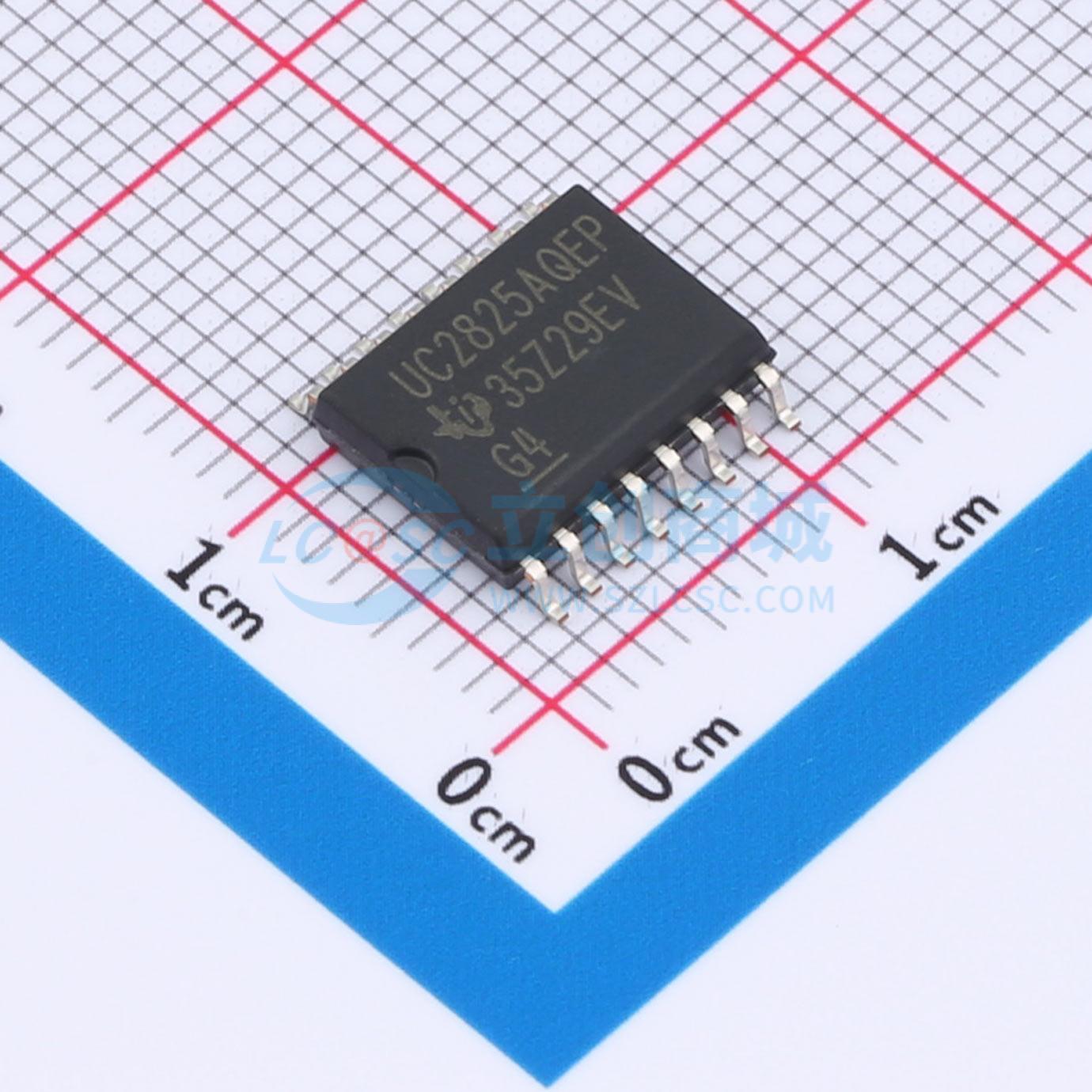

UC2825AQDWREP
8.4V~22V
- 描述
- 脉冲宽度调制 (PWM) 控制器对几个电路模块进行了性能改进。误差放大器增益带宽积为 12 MHz，输入失调电压为 2mV。电流限制阈值公差为 5%，振荡器放电电流为 10mA，用于精确的死区时间控制，频率精度提高到 6%。启动电源电流通常为 100μA，适用于离线应用
- 品牌名称
- TI(德州仪器)
- 商品型号
- UC2825AQDWREP
- 商品编号
- C2658150
- 商品封装
- SOIC-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 8.4V~22V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+125℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 2 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | - | |
| 输出类型 | - |
商品概述
UC2825A - EP脉冲宽度调制（PWM）控制器是标准UC2825的改进版本。对多个电路模块进行了性能提升。误差放大器的增益带宽积为12 MHz，输入失调电压为2 mV。电流限制阈值的公差规定为5%。振荡器放电电流规定为10 mA，以实现精确的死区时间控制。频率精度提高到6%。典型启动电源电流为100 μA，非常适合离线应用。输出驱动器经过重新设计，可在欠压锁定（UVLO）期间主动吸收电流，且不影响启动电流规格。此外，每个输出在转换期间能够提供2 A的峰值电流。
该系列还实现了功能改进。UC2825A - EP关断比较器现在是一个高速过流比较器，阈值为1.2 V。过流比较器设置一个锁存器，确保软启动电容在允许重启前完全放电。当故障锁存器置位时，输出处于低电平状态。在连续故障的情况下，软启动电容在放电前会完全充电，以确保故障频率不超过设计的软启动周期。UC2825的CLOCK引脚在UC2825A - EP中为CLK/LEB。该引脚结合了时钟输出和前沿消隐调整功能，并经过缓冲处理，便于接口连接。
UC2825A - EP具有双交替输出，引脚配置与UC2825相同。欠压锁定（UVLO）阈值与原始UC2825相同。
商品特性
- UC2825 PWM的改进版本
- 与电压模式或电流模式控制方法兼容
- 可在高达1 MHz的开关频率下实际运行
- 输出传播延迟为50 ns
- 高电流双图腾柱输出（2 A峰值）
- 经过微调的振荡器放电电流
- 低启动电流（100 μA）
- 逐脉冲电流限制比较器
- 带全周期重启功能的锁存过流比较器
