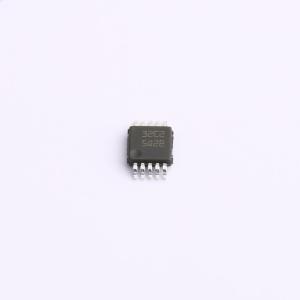

温馨提醒：图片仅供参考，商品以实物为准

LM5022QDGSTQ1

描述: LM5022-Q1 符合 AEC-Q100 标准的 6V 至 60V 宽输入电压、电流模式升压、SEPIC 和反激式控制器
品牌名称: TI(德州仪器)
商品型号: LM5022QDGSTQ1
商品编号: C2658391
商品封装: VSSOP-10-0.5mm
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

LM5022-Q1是一款高压、低侧N沟道MOSFET控制器，非常适合升压稳压器和SEPIC稳压器。该器件包含实现单端一次侧拓扑所需的全部功能。输出稳压基于电流模式控制，这不仅简化了环路补偿的设计，同时还能够提供固有输入电压前馈。LM5022-Q1包含一个启动稳压器，该稳压器在6V至60V的宽输入电压范围内工作。PWM控制器专为高速性能而设计，振荡器频率范围高达2.2MHz，总传播延迟不到100ns。其他功能包括误差放大器、精密基准、线路欠压锁定、逐周期电流限制、斜率补偿、软启动、外部同步功能以及热关断。LM5022-Q1采用10引脚VSSOP封装。

商品特性

具有符合AEC-Q100 1级标准的下列结果：
器件温度等级1： -40°C至125°C的环境运行温度范围
器件人体放电模式(HBM)静电放电(ESD)分类等级2
器件组件充电模式(CDM) ESD分类等级C5
内部60V启动稳压器
峰值电流为1A的金属氧化物半导体场效应晶体管(MOSFET)栅极驱动器
VIN范围：6V至60V（启动后，最低可以在3V下工作）
占空比限值为90%
可编程欠压锁定(UVLO)与滞后
逐周期电流限制
可通过单个电阻设置振荡器频率
外部时钟同步

应用领域

升压转换器
SEPIC转换器

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 100 个)

个

起订量：100 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	6V~60V
	输出电压	-
	输出电流	-
	开关频率	2.24MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	SEPIC；升压式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	-
