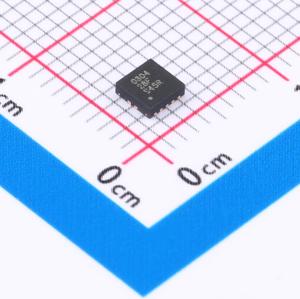

TPS40304DRCT

TPS4030x是成本优化的同步降压控制器系列产品，可在3V至20V输入电压下运行。此控制器实现了一种电压模式控制架构，具有输入电压前馈补偿功能，可对输入电压变化做出即时响应。固定开关频率为300KHz、600KHz或1.2MHz。 在开关频率部分添加了扩频频谱(FSS)特性，显著降低了峰值EMI噪声，使其更容易符合EMI标准。 TPS4030x具有多种用户可编程功能，包括软启动、过流保护(OCP)电平以及环路补偿。 OCP电平可以通过从LDRV引脚连接到电路接地的单个外部电阻器进行编程。在初始通电过程中，TPS4030x将进入校准环节，测量LDRV引脚电压，并设置内部OCP电压电平。在工作期间，器件可在通电时通过将已编程OCP电压电平与低侧FET上的压降进行比较来确定是否发生过流情况。之后，TPS4030x会进入关断和重启周期，直到故障消除为止。

The TPS4030x is a family of cost-optimized synchronous buck controllers providing high-end features to construct high-performance DC–DC converters. Prebias capability eliminates concerns about damaging sensitive loads during start-up. Programmable overcurrent protection levels and hiccup overcurrent fault recovery maximize design flexibility and minimize power dissipation in the event of a prolonged output short. The Frequency Spread Spectrum (FSS) feature reduces peak EMI noise by spreading the initial energy of each harmonic along a frequency band, thus giving a wider spectrum with lower amplitudes.

• 输入电压范围为3V至20V
• 300kHz (TPS40303)、600kHz (TPS40304) 和1.2MHz (TPS40305) 开关频率
• 高侧和低侧FET RDS(on)电流检测
• 可编程热补偿OCP电平
• 可编程软启动
• 600mV、1%基准电压
• 电压前馈补偿
• 支持预偏置输出
• 扩频频谱
• 145°C的热关断保护
• 10引脚3mm×3mm SON封装，散热垫具有接地连接

• 负载点(POL)模块
• 打印机
• 数字电视
• 电信
• USB Type-C墙壁插座
