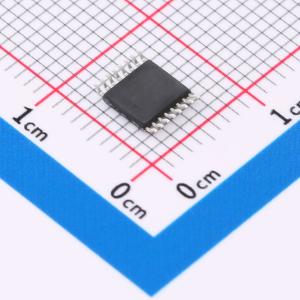

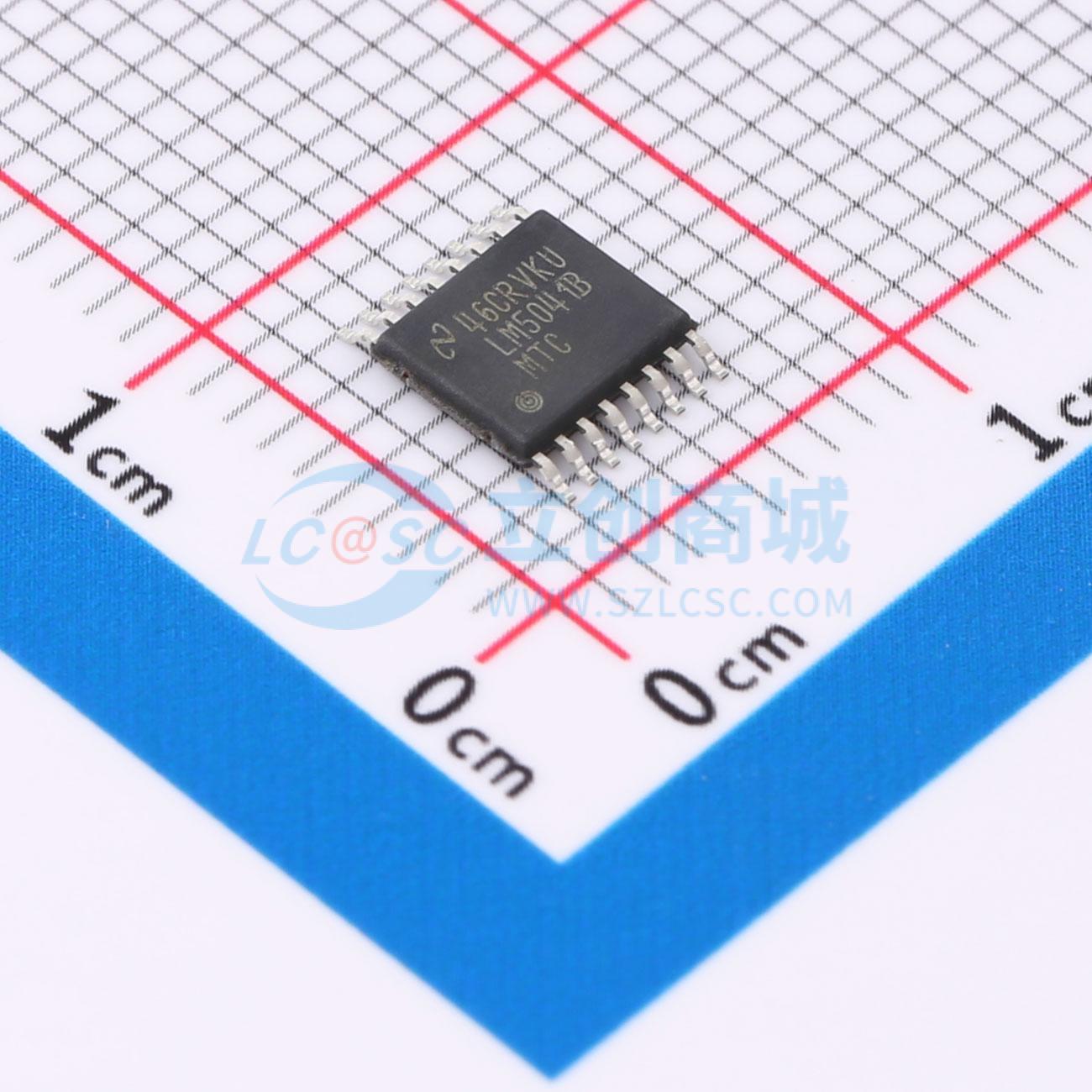

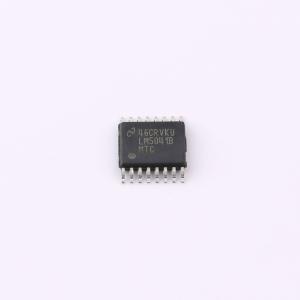

温馨提醒：图片仅供参考，商品以实物为准

LM5041BMTCX/NOPB

级联式PWM控制器

描述: LM5041B 具有参考引脚禁用选项的级联 PWM 控制器
品牌名称: TI(德州仪器)
商品型号: LM5041BMTCX/NOPB
商品编号: C2658505
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.091克(g)

商品参数

商品概述

内部启动偏置稳压器可编程线路欠压锁定 (UVLO)，带可调迟滞电流模式控制带基准的内部误差放大器逐周期过流保护前沿消隐可编程推挽重叠或死区时间内部 1.5A 推挽栅极驱动器可编程软启动具备同步功能的可编程振荡器精密基准热关断 LM5041B PWM 控制器具备实现电流馈电或电压馈电推挽或桥式功率转换器所需的所有特性。这些“级联”拓扑结构非常适合多输出和高功率应用。LM5041B 包含四个控制输出：降压级控制 (HD 和 LD) 以及推挽控制输出 (PUSH 和 PULL)。推挽输出以降压级开关频率的一半、50% 的标称占空比驱动，并且可以配置为指定的重叠时间（用于电流馈电应用）或指定的非重叠时间（用于电压馈电应用）。推挽级 MOSFET 可直接由内部栅极驱动器驱动，而降压级则需要一个外部驱动器，如 LM5102。LM5041B 包括一个高压启动稳压器，可在 15V 至 100V 的宽输入范围内工作。该 PWM 控制器专为高速性能而设计，包括高达 1 MHz 的振荡器频率范围和小于 100 ns 的总传播延迟。其他特性包括线路欠压锁定 (UVLO)、软启动、误差放大器、精密电压基准和热关断。

商品特性

内部启动偏置稳压器
可编程线路欠压锁定 (UVLO)，带可调迟滞
电流模式控制
带基准的内部误差放大器
逐周期过流保护
前沿消隐
可编程推挽重叠或死区时间
内部 1.5A 推挽栅极驱动器
可编程软启动
具备同步功能的可编程振荡器
精密基准
热关断

应用领域

电信电源转换器
工业电源转换器
多输出电源转换器

交货周期

订货1-3个工作日

购买数量

(1个/圆盘，最小起订量 1 个)

个

起订量：1 个1个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	-
	工作电压	15V~100V
	输出电压	-
	输出电流	-
	开关频率	200kHz；600kHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	推挽式
	静态电流(Iq)	-
	开关管(内置/外置)	外置
	输出类型	可调
