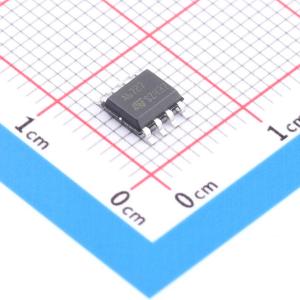

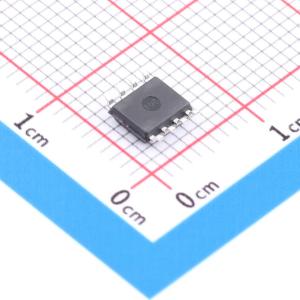

A6727TR

A6727是一款单相降压控制器，集成了大电流驱动器，采用紧凑的SO-8封装，提供完整的控制逻辑、保护功能和参考电压，可实现通用的DC-DC转换器。该器件灵活性高，能够处理低至1.5 V的电源输入V_IN，器件电源电压范围为5 V至12 V。 A6727采用电压模式误差放大器，提供简单的控制环路。集成的0.8 V参考电压可在电源和温度变化时，以±1%的精度调节输出电压。振荡器内部固定为300 kHz。 A6727提供可编程过流保护以及过压和欠压保护。通过监测低端MOSFET的RDS(on)获取电流信息，节省了昂贵且占用空间的检测电阻，同时通过FB引脚监测输出电压。 FB断开保护可防止因FB引脚悬空而产生过高且危险的输出电压。 A6727是一款嵌入式大电流驱动器的单相PWM控制器，提供完整的控制逻辑和保护功能，可实现通用的DC-DC降压转换器。该器件专为同步降压拓扑中的N沟道MOSFET驱动而设计，高度集成的8引脚器件可降低电源解决方案的成本和尺寸。 A6727设计用于5 V至12 V的电源总线。凭借高精度的0.8 V内部参考电压，输出电压可低至0.8 V，并在电源和温度变化（0 ℃至+70 ℃）时以±1%的精度精确调节。开关频率内部设置为300 kHz。 该器件采用电压模式误差放大器，提供简单的控制环路。误差放大器具有15 MHz的增益带宽积和8 V/μs的压摆率，可实现高调节器带宽，以实现快速瞬态响应。 为避免负载损坏，A6727提供过流保护、过压保护、欠压保护和反馈断开保护。当器件由5 V电源供电时，过流跳闸阈值可通过一个简单的电阻进行编程。通过监测低端MOSFET的RDS(on)来监测输出电流，节省了昂贵且占用空间的检测电阻。通过FB引脚监测输出电压和反馈断开情况。 A6727在闭环调节中，通过在5.1 ms（典型值）内将内部参考电压从0 V增加到0.8 V来实现软启动。无低端功能允许器件在预偏置输出上执行软启动，避免大电流通过输出电感回流，并防止负载端出现危险的负尖峰。

• 符合AEC-Q100标准
• 灵活的5 V至12 V电源供电
• 低至1.5 V的电源转换输入
• 1%的输出电压精度
• 集成大电流驱动器
• 可调输出电压
• 0.8 V内部参考电压
• 简单的电压模式控制环路
• 无传感器且可编程的过流保护，通过低端RDS(on)实现
• 振荡器内部固定在300 kHz
• 内部软启动
• 无低端功能，可处理预偏置启动
• 禁用功能
• 过压/欠压保护
• FB断开保护，SO-8封装

• 专用于汽车应用
