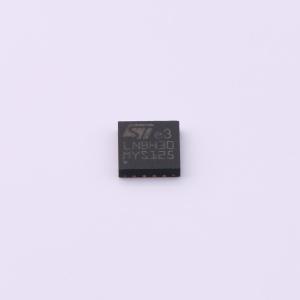

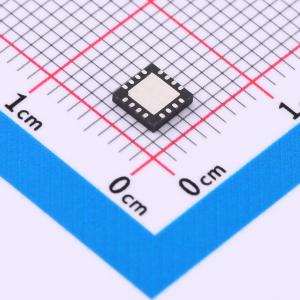

温馨提醒：图片仅供参考，商品以实物为准

LNBH30QTR

升压型 650mA 10V~17.5V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LNB供电和控制IC，带升压和I2C接口
品牌名称: ST(意法半导体)
商品型号: LNBH30QTR
商品编号: C2659052
商品封装: QFN-16-EP(4x4)
包装方式: 编带
商品毛重: 0.156667克(g)

商品参数

商品概述

LNBH30专为日本数字双卫星接收器/卫星电视和卫星PC卡市场设计，是一款单片稳压器和接口IC，采用QFN16（4x4 mm）封装，专门用于为天线碟中的LNB下变频器或多开关盒提供电源和44 kHz音调信号。在该应用领域，它以极少的元件数量、低功耗以及简单的设计和二进制补码标准接口提供了完整的解决方案。

商品特性

LNB与I²C总线之间的完整接口
内置DC-DC转换器，支持单12 V电源供电，效率高（典型值：0.5 A时为93%）
可通过外部电阻选择输出电流限制
符合主要卫星接收器输出电压规格
EXTM引脚，辅助44 kHz调制输入增强了设计灵活性
低压降后置稳压器和集成功率NMOS的高效升压PWM，可降低功率损耗
内置过载和过温保护，带有二进制补码诊断位
LNB短路动态保护
输出功率引脚具备±4 kV ESD耐受性

应用领域

机顶盒卫星接收器
电视卫星接收器
PC卡卫星接收器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4500个/圆盘，最小起订量 1 个)

个

起订量：1 个4500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	10V~17.5V
	输出电流	650mA
	开关频率	440kHz

	属性	参数值
	工作温度	0℃~+85℃@(TJ)
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
