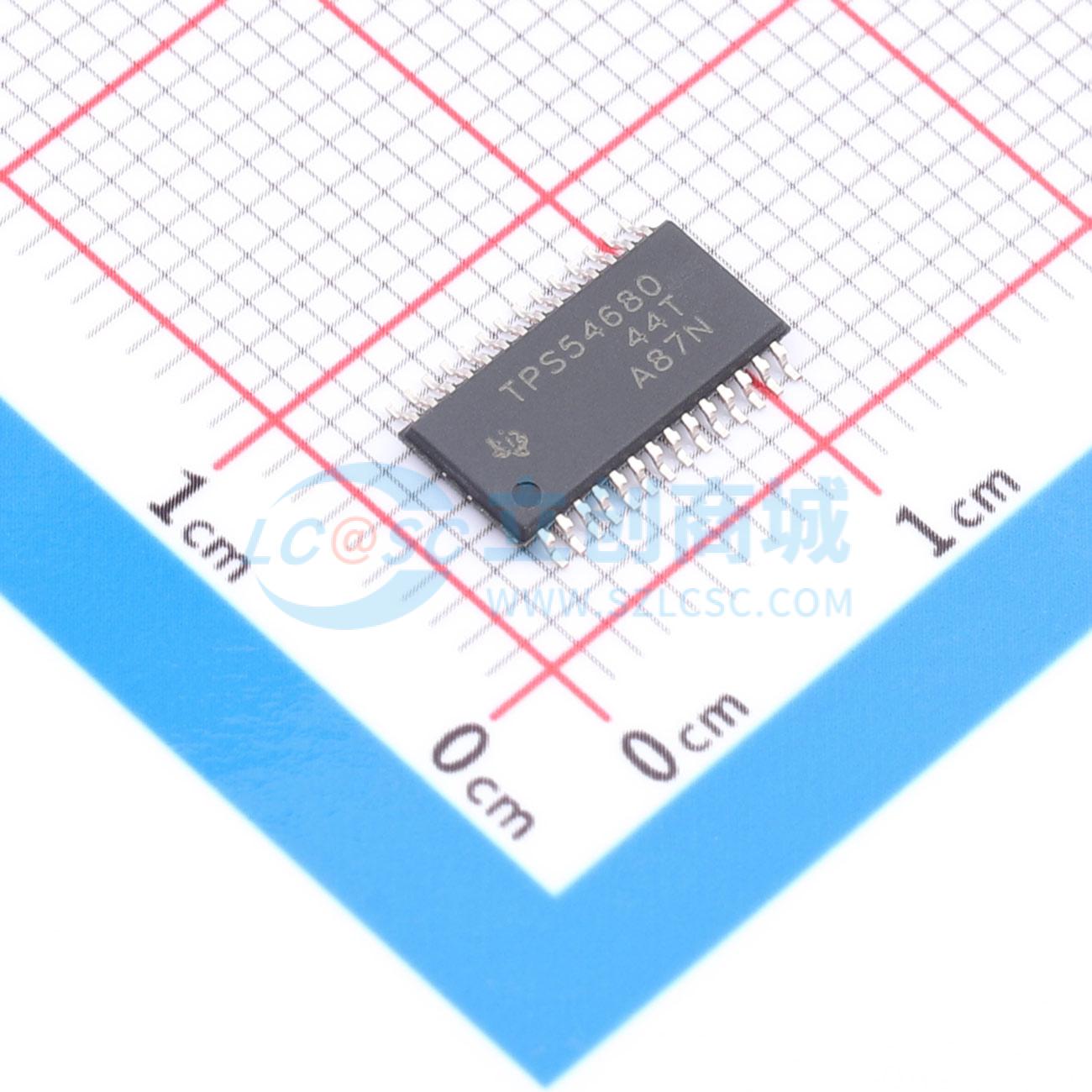

TPS54680PWPR

描述: TPS54680 用于时序控制的 3V 至 6V 输入、6A SWIFT™ 同步降压转换器™
品牌名称: TI(德州仪器)
商品型号: TPS54680PWPR
商品编号: C2659066
商品封装: HTSSOP-28-EP
包装方式: 编带
商品毛重: 0.261克(g)

商品参数

商品概述

作为SWIFT™系列直流-直流稳压器的一员，TPS54680低输入电压、高输出电流同步降压PWM转换器集成了所有必需的有源组件。通过将TRACKIN引脚与其他稳压器配合使用，可轻松实现同时上电和断电。除了上述特性外，该芯片还具备以下功能：一个真正的高性能电压误差放大器，可在选择输出滤波电感L和电容C组件时实现最大性能和灵活性；一个欠压锁定电路，可防止在输入电压达到3 V之前启动；一个内部或外部设置的软启动电路，用于限制浪涌电流；以及一个用于处理器/逻辑复位的电源正常输出信号。 TPS54680采用散热增强型28引脚TSSOP (PWP) PowerPAD™封装，无需使用庞大的散热片。德州仪器（TI）提供评估模块和SWIFT™设计软件工具，有助于快速实现高性能电源设计，以满足紧迫的设备开发周期。

商品特性

用于时序控制的上电/断电跟踪功能
30 mΩ、12 A峰值MOSFET开关，在6 A连续输出源电流或灌电流下实现高效率
宽PWM频率范围：固定350 kHz或可调280 kHz至700 kHz
电源正常信号和使能功能
负载受峰值电流限制和热关断保护
集成解决方案减少电路板面积和元件数量

应用领域

低电压、高密度分布式电源系统
高性能DSP、FPGA、ASIC和需要时序控制的微处理器的负载点稳压
宽带、网络和光通信基础设施

交货周期

订货7-9个工作日

购买数量

(2000个/圆盘，最小起订量 1000 个)

个

起订量：1000 个2000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~6V
	输出电压	-
	输出电流	-
	开关频率	350kHz；280kHz~700kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
