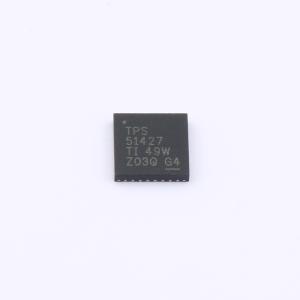

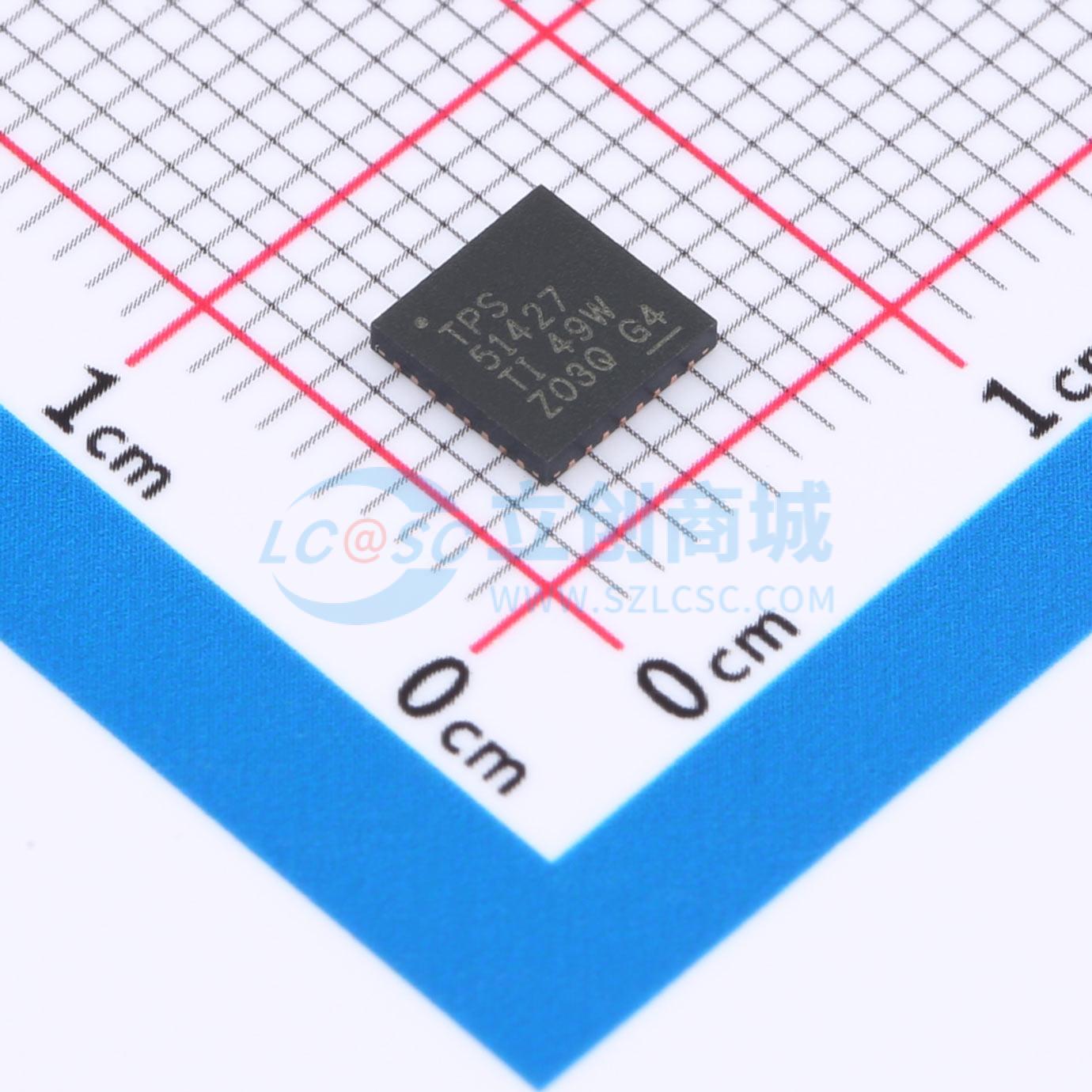

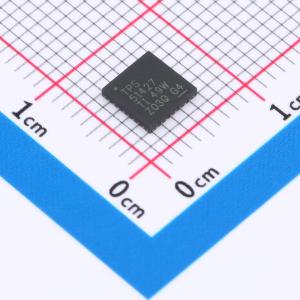

TPS51427RHBR
降压型 5.5V~28V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPS51427 适用于笔记本电脑电源的双通道输出同步 D-CAP 同步降压控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS51427RHBR
- 商品编号
- C2659083
- 商品封装
- VQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.113333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 5.5V~28V | |
| 输出电压 | 500mV~2.5V；700mV~5.9V | |
| 开关频率 | 200kHz；300kHz；400kHz；500kHz | |
| 工作温度 | -40℃~+85℃@(TA) | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 5uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 | |
| 功能特性 | 轻载高效模式；内置LDO稳压器；输出放电；工作状态指示；可调限流 |
商品概述
TPS51427是一款双路同步降压控制器，属于低成本笔记本电源总线稳压器，可实现外部元件数量较少的系统设计。该器件包含两个脉冲宽度调制控制器SMPS1和SMPS2，SMPS1输出可在0.7V~5.9V之间调节，SMPS2输出可在0.5V~2.5V之间调节。器件还集成低压差线性稳压器，可提供3.3V、5V固定输出，也可在0.7V~4.5V范围内调节输出。定频仿真自适应导通时间控制支持重载条件下PWM模式和轻载条件下降频操作的无缝运行，可在毫安级负载范围内保持高效率。集成升压开关可增强高压侧MOSFET性能，进一步提升效率。主控制环路为D-CAP模式，针对低等效串联电阻输出电容器进行了优化。先进的斜坡补偿可在不降低线路和负载调节性能的前提下最小化抖动。导通电阻电流检测方式可节约成本。该器件支持输入电压范围为5.5V~28V，采用32引脚5mm×5mm QFN封装，工作温度范围为-40℃~+85℃。器件内置有限的静电放电保护，存储或操作过程中需采取防护措施防止MOS栅极受到静电损坏。
商品特性
- 采用定频仿真导通时间控制，频率可选择三种选项，D-CAP模式可实现小于100ns的快速瞬态响应
- 先进的斜坡补偿可实现低输出纹波，抖动极小
- 支持选择仅PWM、OOA、自动跳过三种工作模式
- 输入电压范围宽，为5.5V~28V，双路开关电源支持固定输出或可调输出，通道1输出范围0.7V~5.9V，通道2输出范围0.5V~2.5V
- 集成LDO，支持固定3.3V/5V输出，或0.7V~4.5V可调输出，最大输出电流100mA
- 集成固定3.3V参考电压输出，最大输出电流10mA
- 具备温度补偿的低压侧导通电阻电流检测功能
- 配备带集成升压开关的自适应栅极驱动器，支持自举电荷自动刷新
- 集成软启动功能，支持追踪软停止
- 每个通道配备独立的电源良好信号和使能信号
应用领域
- 笔记本电脑输入输出和系统总线电源轨
- 图形应用
- 个人数字助理和移动通信设备
