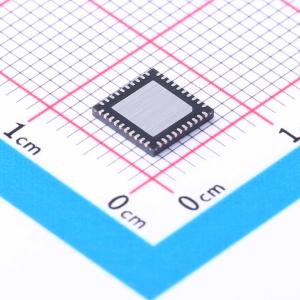

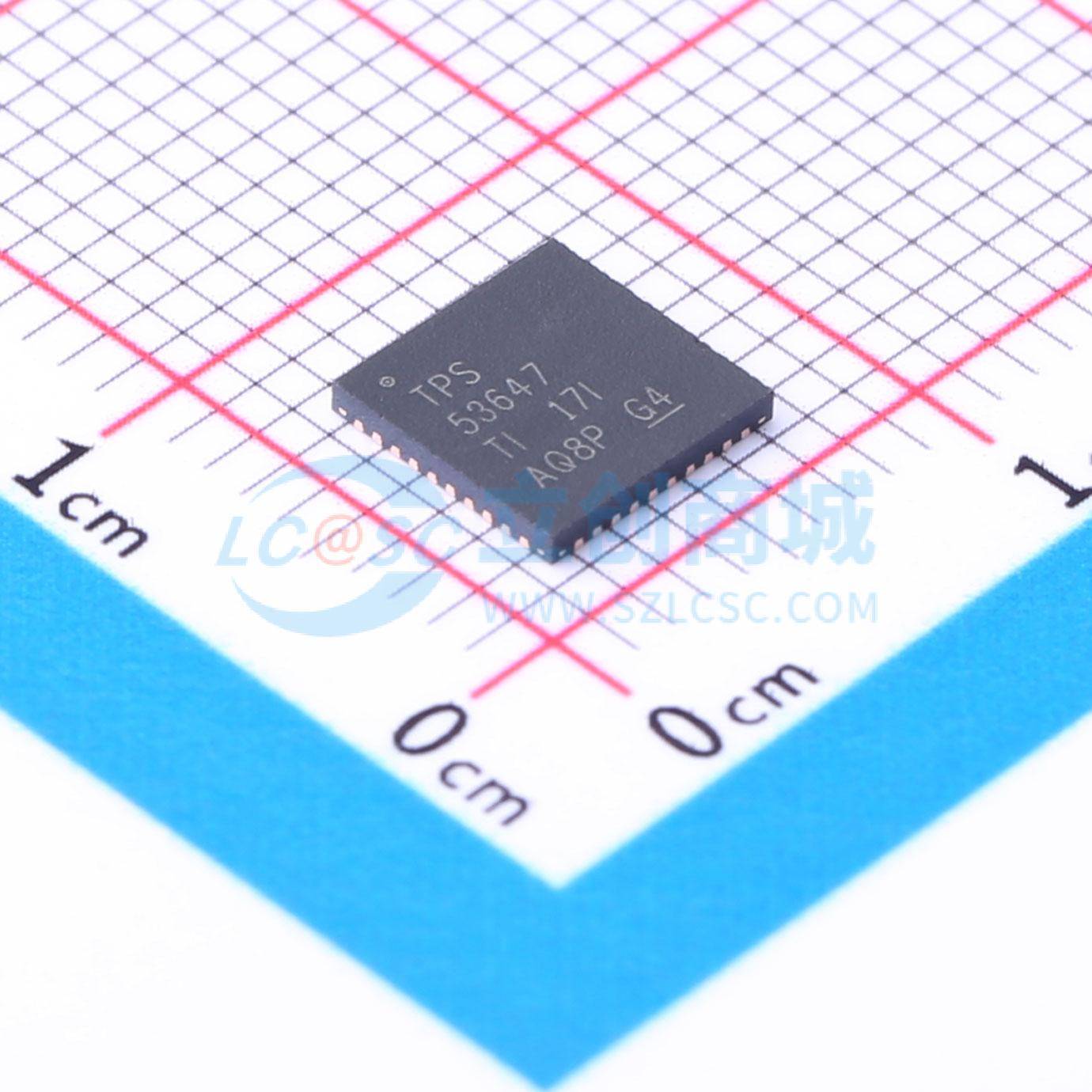

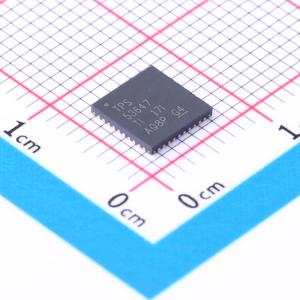

TPS53647RTAR

4相D-CAP+降压控制器，具有NVM和PMBus接口，适用于ASIC电源和高电流负载点

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS53647 适用于 ASIC 且具有 NVM 和 PMBus 接口的四相 D-CAP+TM 降压控制器
品牌名称: TI(德州仪器)
商品型号: TPS53647RTAR
商品编号: C2659348
商品封装: WQFN-40-EP(6x6)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

TPS53647 是一款高电流多相位降压控制器。该器件提供内置非易失性存储器 (NVM) 和 PMBus 接口。此款产品与 NexFET 功率级 (CSD95372BQ5MC) 兼容。TPS53647 提供 8 位启动电压选择，输出电压范围为 0.5V 到 2.5V，步长低至 5mV，非常适合具备精确输出电压设置的高电流应用。具有 D - CAP+ 架构等高级特性，支持下冲衰减 (USR) 和过冲衰减 (OSR)，可实现快速瞬态响应、最小的输出电容和高效率。TPS53647 还提供新型相位交错策略和动态相位减少功能，可有效提升轻负载条件下的效率。此外，TPS53647 支持 PMBus 通信接口，适用于电压、电流、功率、温度和故障条件遥测系统。部分配置可通过引脚设置或 PMBus 编程设定并存储在非易失性存储器中，这样可尽量减少外部组件的数量。 TPS53647 采用节省空间、耐热增强型 40 引脚 QFN 封装，额定运行温度介于 -40°C 至 125°C 之间。

商品特性

通过引脚设置或 NVM 实现的 8 位可选启动电压：0.5V 至 2.5V（步长低至 5mV）
1 相、2 相、3 相或 4 相操作
PMBus 用于电压、电流、功率、温度和故障条件遥测的系统接口
兼容 1.8V 和 3.3V PMBus 偏置电压
故障报告：输出电压、输出电流和温度可通过非易失性存储器 (NVM) 或电阻引脚设置来配置
可通过引脚设置或 NVM 编程设定 16 个等级 OCP
快速瞬态响应，D - CAP+ 控制优化了轻负载与重负载条件下的效率
支持预偏置启动
相电流不均衡检测和报告
8 级独立的过冲衰减 (OSR) 和下冲衰减 (USR)
无驱动器配置，有助于实现高效的高频开关
与 CSD95372BQ5MC NexFET 功率级完全兼容
精确的可调电压配置
300kHz 至 1MHz 频率选择，采用闭环频率控制
已获专利 AutoBalance 相位均衡
使用 TI 的 Fusion Digital Power Designer GUI 可编程电流阈值的动态相位减少功能
转换电压范围：4.5V 至 17V
小型 6mm x 6mm、40 引脚 QFN PowerPAD 封装

应用领域

通信设备专用集成电路 (ASIC) 电源
高密度电源解决方案
服务器电源
智能电源系统

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	500mV~2.5V
	开关频率	300kHz~1MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TA)
	同步整流	否
	输出通道数	4
	拓扑结构	降压式
	开关管(内置/外置)	外置
